Problema 4 · Dibujo técnico II PAU Canarias Julio 2026

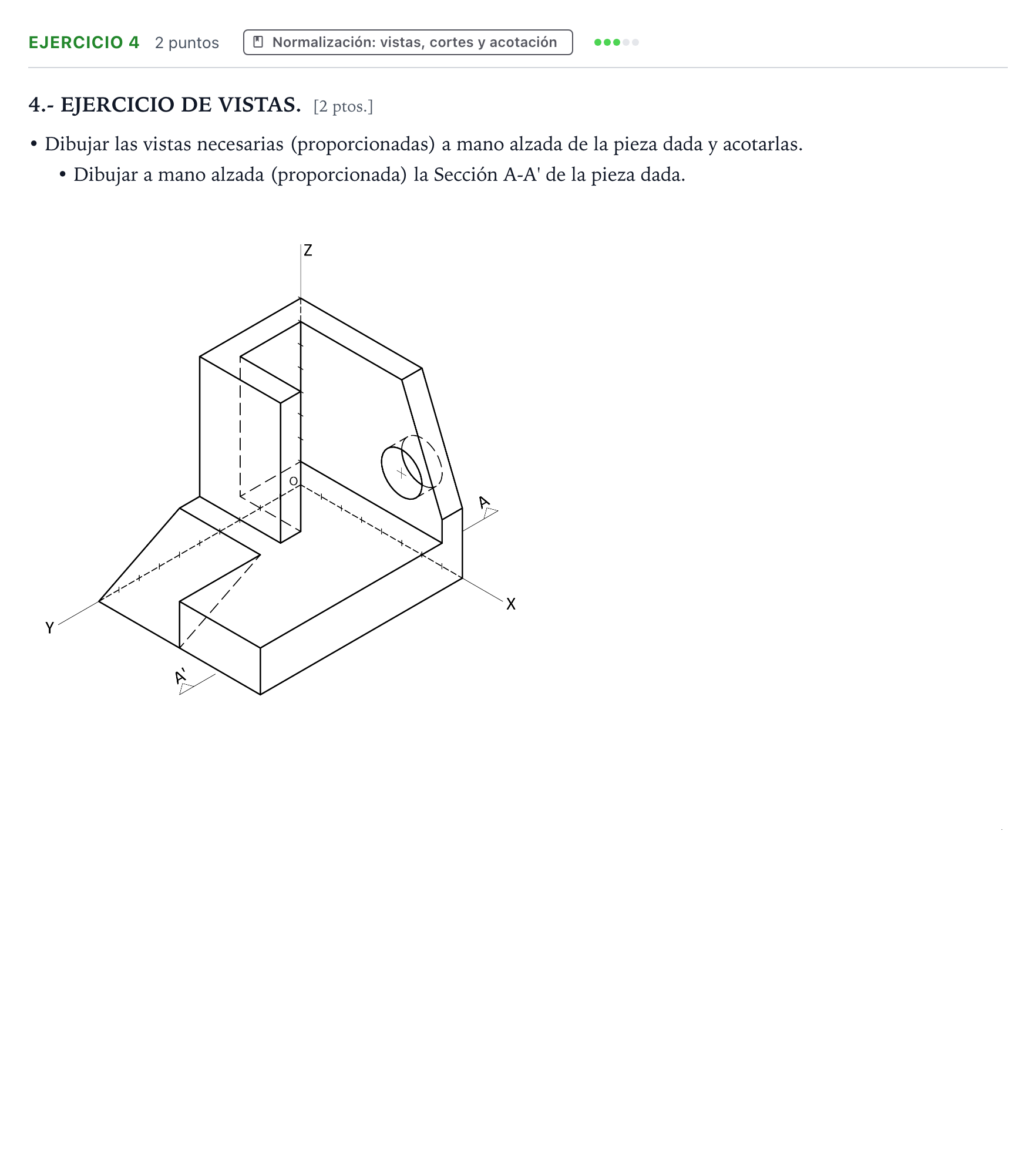

Dibujar las vistas necesarias a mano alzada de la pieza dada y acotarlas. Dibujar a mano alzada la Sección A-A' de la pieza dada.

Solución: 1. Alzado (mirando según el eje Y, proyección sobre XZ): - Contorno de la pared posterior con su chaflán inclinado en la parte superior derecha y, debajo, la base. - El taladro pasante de la pared se ve como una circunferencia en línea vista, con sus ejes de simetría (cruz de centro). - A la izquierda aparece el nervio o prisma vertical adosado a la pared, con la ranura vertical que lo separa. - La rampa inclinada de la base, en la zona delantera izquierda, se proyecta con su arista inclinada. 2. Planta (vista superior): - Contorno general de la base en L, con el entrante rectangular delantero. - La rampa triangular inclinada a la izquierda y el prisma vertical junto a la pared. - El taladro aparece como dos líneas de trazos (ocultas) paralelas a Y en el espesor de la pared, con su eje. - La traza del plano de corte A-A' (paralelo a YZ, por el eje del taladro) en línea de trazo y punto, gruesa en los extremos, con flechas que indican el sentido de observación. 3. Sección A-A' (vista de perfil cortada): - El plano vertical A-A' corta la base y la pared posterior pasando por el eje del taladro; no corta la rampa de la izquierda. - Se rayan a 45° las superficies macizas cortadas: la L formada por la base y la pared. - El taladro se ve como dos líneas paralelas horizontales, con su eje horizontal, sin rayado en su interior. - Las partes situadas detrás del plano que quedan vistas se dibujan con línea continua. 4. Acotación (UNE/ISO): - Dimensiones generales: largo, ancho y alto. - Espesores de la base y de la pared. - Dimensiones del prisma vertical y de la ranura, y del entrante delantero. - Posición del centro del taladro y su diámetro (Ø). - Dimensiones o ángulos del chaflán y de la rampa.
