Problema 4 · Dibujo técnico II PAU Canarias Julio 2025

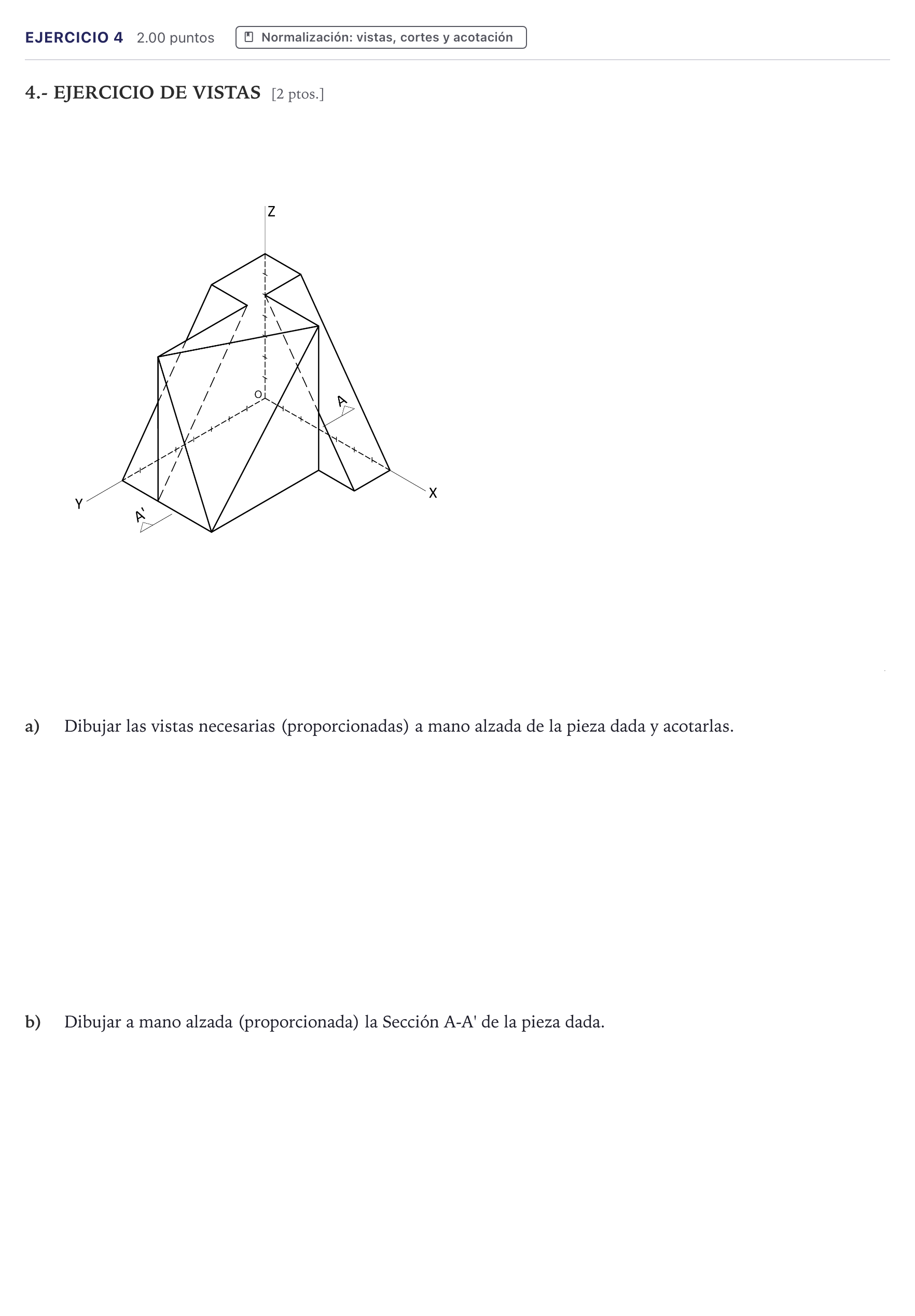

4.- EJERCICIO DE VISTAS: a) Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas. b) Dibujar a mano alzada (proporcionada) la Sección A-A' de la pieza dada.

Solución: a) Vistas necesarias y acotación: - Alzado: Proyección frontal que define la silueta exterior, la altura total, la ranura superior y la inclinación de las aristas oblicuas. - Planta: Vista superior que muestra el contorno perimetral, la profundidad de la ranura longitudinal y los planos en rampa laterales. - Perfil: Vista lateral correspondiente (según método europeo del primer diedro), mostrando los planos triangulares y las aristas ocultas correspondientes. - Acotación: Cotas totales (ancho, alto, profundidad) y cotas funcionales de situación y dimensión de la hendidura y vértices de los planos oblicuos, sin reiteraciones innecesarias, con líneas de cota, flechas y cifras según UNE-EN ISO 129-1. b) Sección A-A': - Representación de la figura plana resultante del corte vertical que pasa por los puntos A y A'. - Contorno cerrado de la sección delimitado por trazo continuo grueso. - Rayado interior a 45° con línea continua fina normalizada. - No se dibujan las aristas vistas posteriores al plano de corte (al tratarse específicamente de una sección y no de un corte completo).
