Bloque A - 4 · Dibujo técnico II PAU Canarias Julio 2024

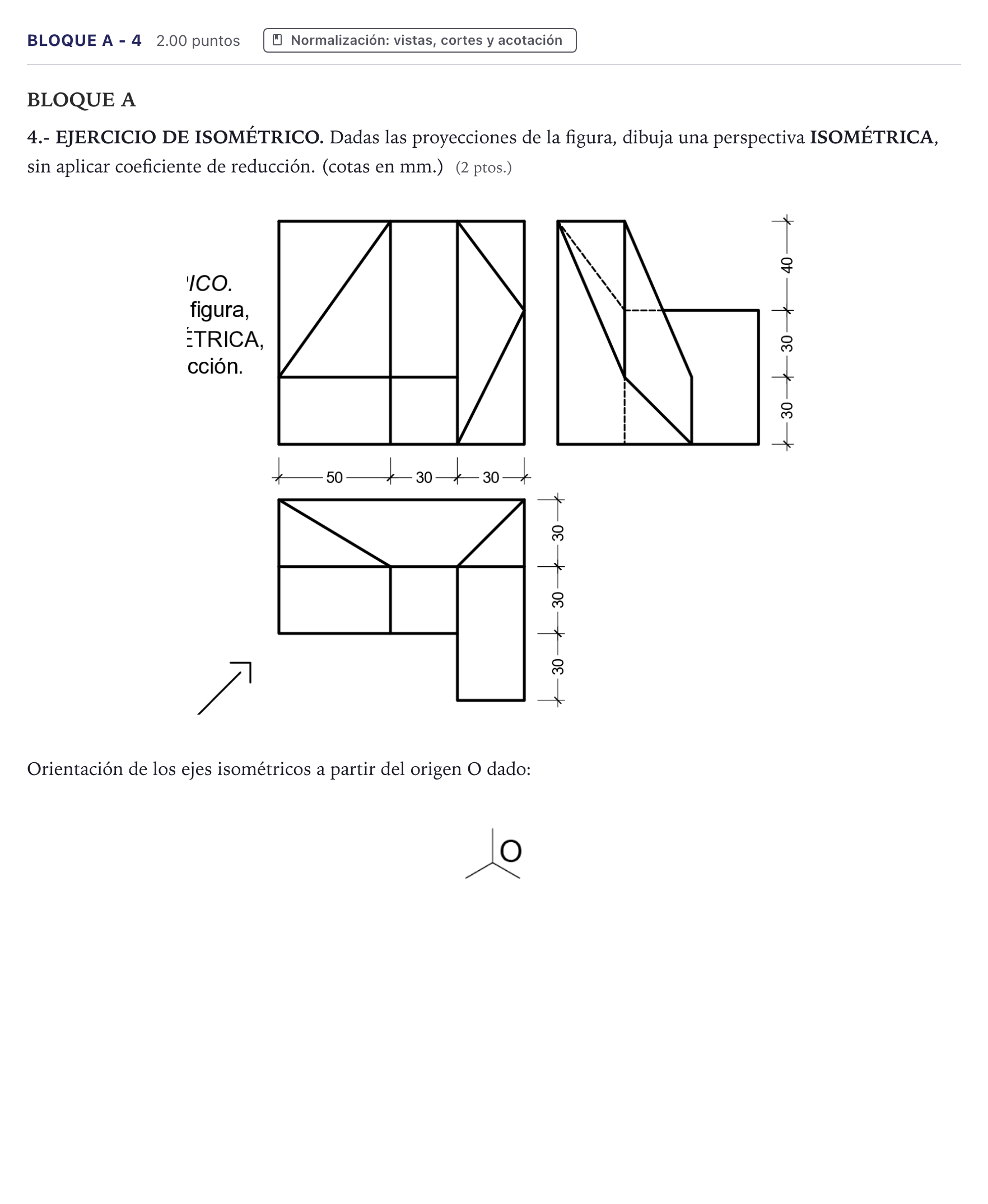

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica construida a escala natural (sin reducción de $0{,}816$) orientada según la flecha del alzado sobre los ejes dados con origen O: 1. Caja envolvente: anchura total en el eje X de $110$ mm ($50+30+30$), profundidad máxima en el eje Y de $90$ mm ($30+30+30$) y altura en el eje Z de $100$ mm ($30+30+40$). 2. Brazo saliente inferior derecho: en la esquina derecha de la planta se extiende un bloque saliente de base $30\times 30$ mm y altura $60$ mm. 3. Planos inclinados (rampas): - En la parte izquierda ($x\in [0, 50]$), existe un chaflán/rampa que desciende desde la cota $z=100$ mm hasta $z=30$ mm hacia el frontal. - En la parte central y posterior, la cubierta presenta vertientes a cuatro aguas o faldones triangulares que confluyen en vértices interiores según indican las líneas diagonales de la planta y el perfil. - En la zona derecha ($x\in [80, 110]$), se observan aristas oblicuas que descienden en el perfil lateral conformando una cuña inclinada. 4. Aristas visibles y ocultas: representación clara a tinta o grafito de todas las aristas vistas del sólido tridimensional resultante, manteniendo el paralelismo isométrico a $30^\circ$ respecto a la horizontal.
