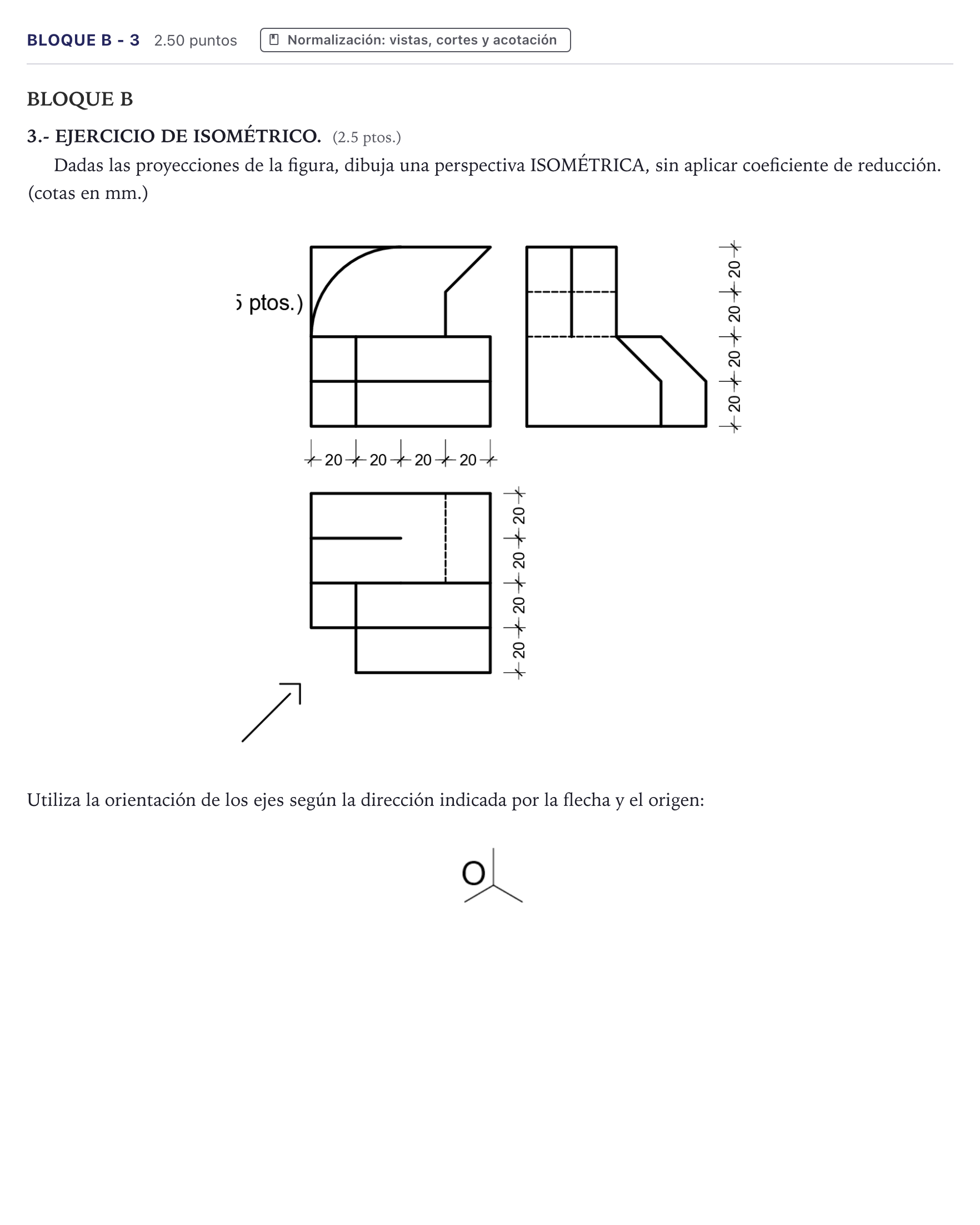

Bloque B - 3 · Dibujo técnico II PAU Canarias Junio 2024

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica a escala 1:1 (sin coeficiente de reducción). Ejes: X = anchura del alzado, Y = profundidad (de atrás hacia delante), Z = altura. 1. Envolvente: $80\times 80\times 80\text{ mm}$. 2. Base ($z=0$ a $40$, mitad delantera $y=40$ a $80$): - Tramo derecho ($x=20$ a $80$): cara superior horizontal a $z=40$ desde $y=40$ hasta $y=60$. Después, un chaflán a $45^\circ$ baja hasta $(y=80,\,z=20)$ y cae en vertical hasta el suelo. - Tramo izquierdo ($x=0$ a $20$): llega solo hasta $y=60$. Su chaflán a $45^\circ$ va de $(y=40,\,z=40)$ a $(y=60,\,z=20)$ y después cae en vertical hasta el suelo. - Los dos tramos forman un escalón de $20\text{ mm}$ en la cara frontal. 3. Cuerpo superior ($z=40$ a $80$, mitad trasera $y=0$ a $40$): - Franja trasera ($y=0$ a $20$): prisma completo hasta $z=80$. - Franja delantera ($y=20$ a $40$): a la izquierda, un cuarto de cilindro convexo de radio $R=40$. Su eje es paralelo a Y y pasa por $(x=40,\,z=40)$. Une $(x=0,\,z=40)$ con $(x=40,\,z=80)$ y se dibuja con el arco de óvalo isométrico en el plano XZ. La arista donde corta la cara superior del prisma trasero va de $x=0$ a $x=40$ a $y=20$. - Lado derecho, en toda la profundidad $y=0$ a $40$: voladizo. La cara superior, a $z=80$, llega hasta $x=80$. La cara inferior es inclinada a $45^\circ$, desde $(x=80,\,z=80)$ hasta $(x=60,\,z=60)$. Desde ahí, una cara vertical en $x=60$ baja hasta $z=40$. 4. Aristas: visibles con línea continua gruesa. El cilindro es tangente a la cara superior ($z=80$) y a la base ($z=40$).
