Problema 3 · Dibujo técnico II PAU Canarias Junio 2025

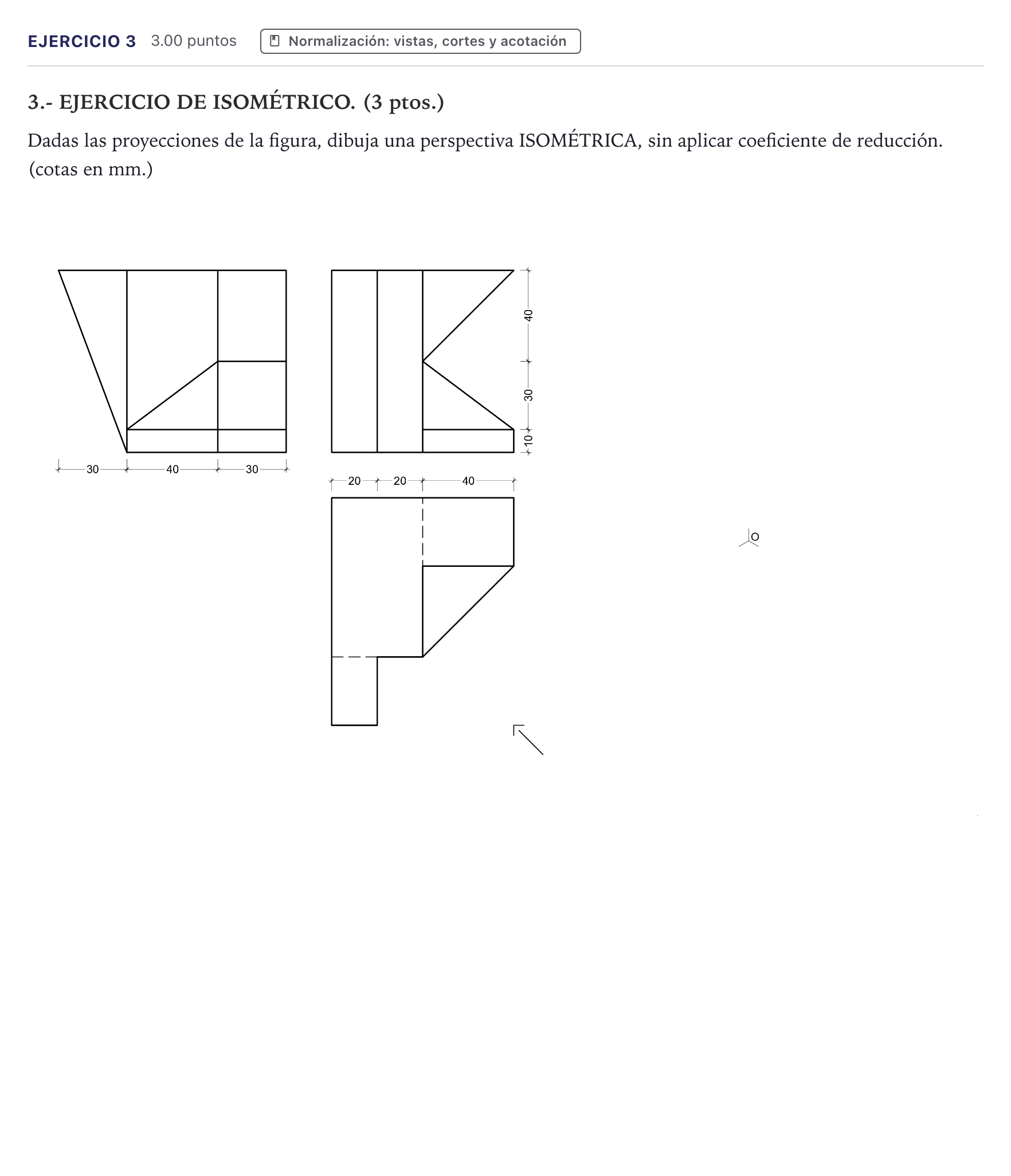

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Construcción en perspectiva isométrica de la pieza a partir de sus vistas diédricas: - Disposición de los ejes isométricos a $120^\circ$ a partir del punto de origen $O$. - Levantamiento de las alturas y traslación de cotas en verdadera magnitud (sin coeficiente de reducción) en los ejes $X$, $Y$ y $Z$. - Trazado de las aristas vistas y definición correcta de las rampas oblicuas y rebajes prismáticos.
