Bloque B - 4 · Dibujo técnico II PAU Canarias Junio 2024

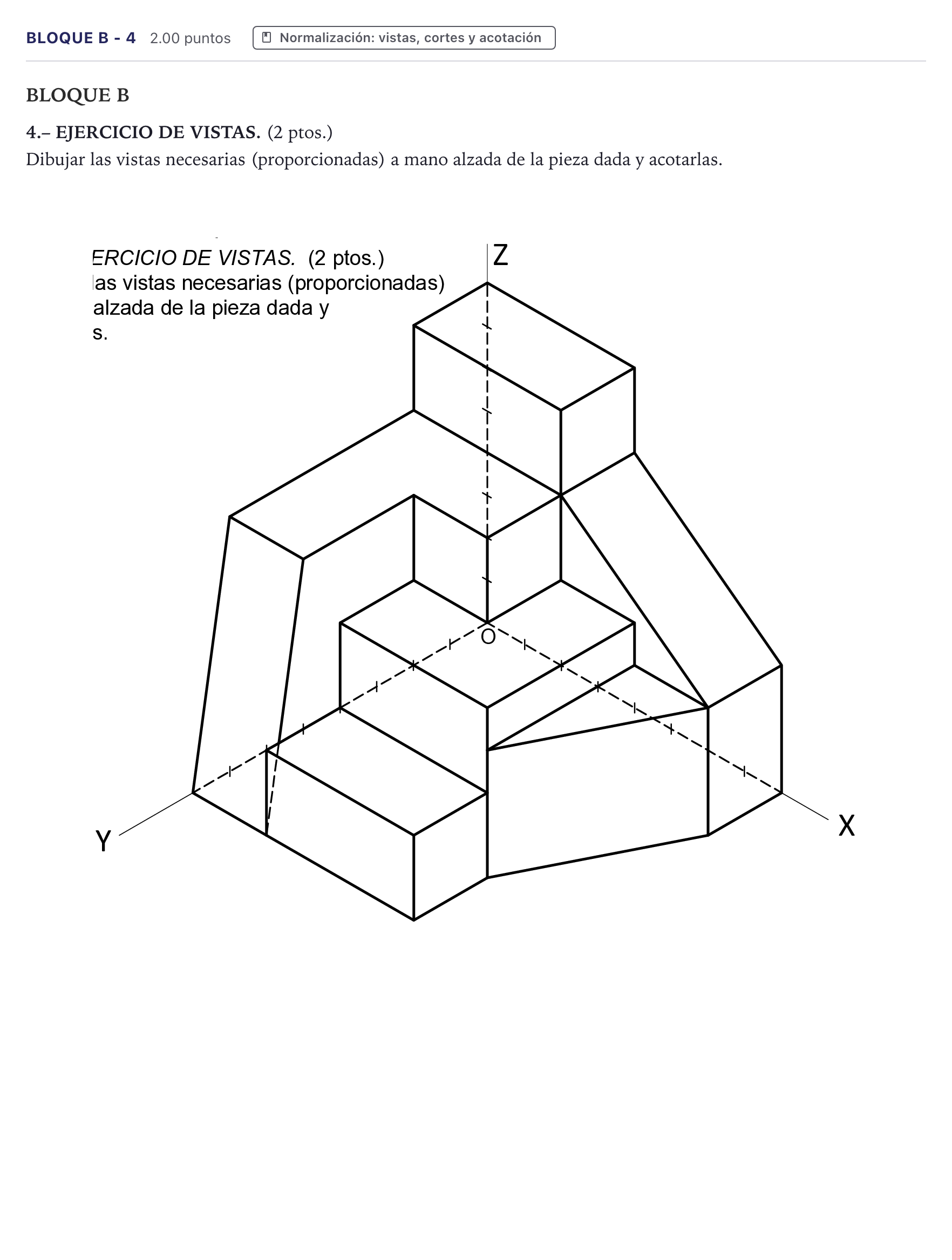

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas necesarias: - Alzado principal: Muestra la torre central prismática más alta, el bloque intermedio y las rampas/contrafuertes inclinados laterales. - Planta: Muestra la distribución en forma de terrazas concéntricas o escalonadas, definiendo los anchos y profundidades de cada escalón y el plano inclinado triangular/trapezoidal. - Perfil (izquierdo o derecho): Necesario para definir la inclinación de las rampas de caída hacia los laterales y las alturas relativas de los tres niveles escalonados. Acotación normalizada: - Cotas totales (altura máxima del prisma superior, anchura total de la base y profundidad total). - Cotas de posición y dimensión de cada uno de los escalones ortogonales. - Cotas que definen las rampas o planos inclinados (puntos de inicio y fin en altura y base, sin acotar ángulos innecesarios). - Correcta disposición según norma UNE-EN ISO 129: cifras legibles, líneas auxiliares de cota que sobrepasan ligeramente la línea de cota y separación adecuada entre cotas paralelas.
