Bloque B - 3 · Dibujo técnico II PAU Canarias Julio 2023

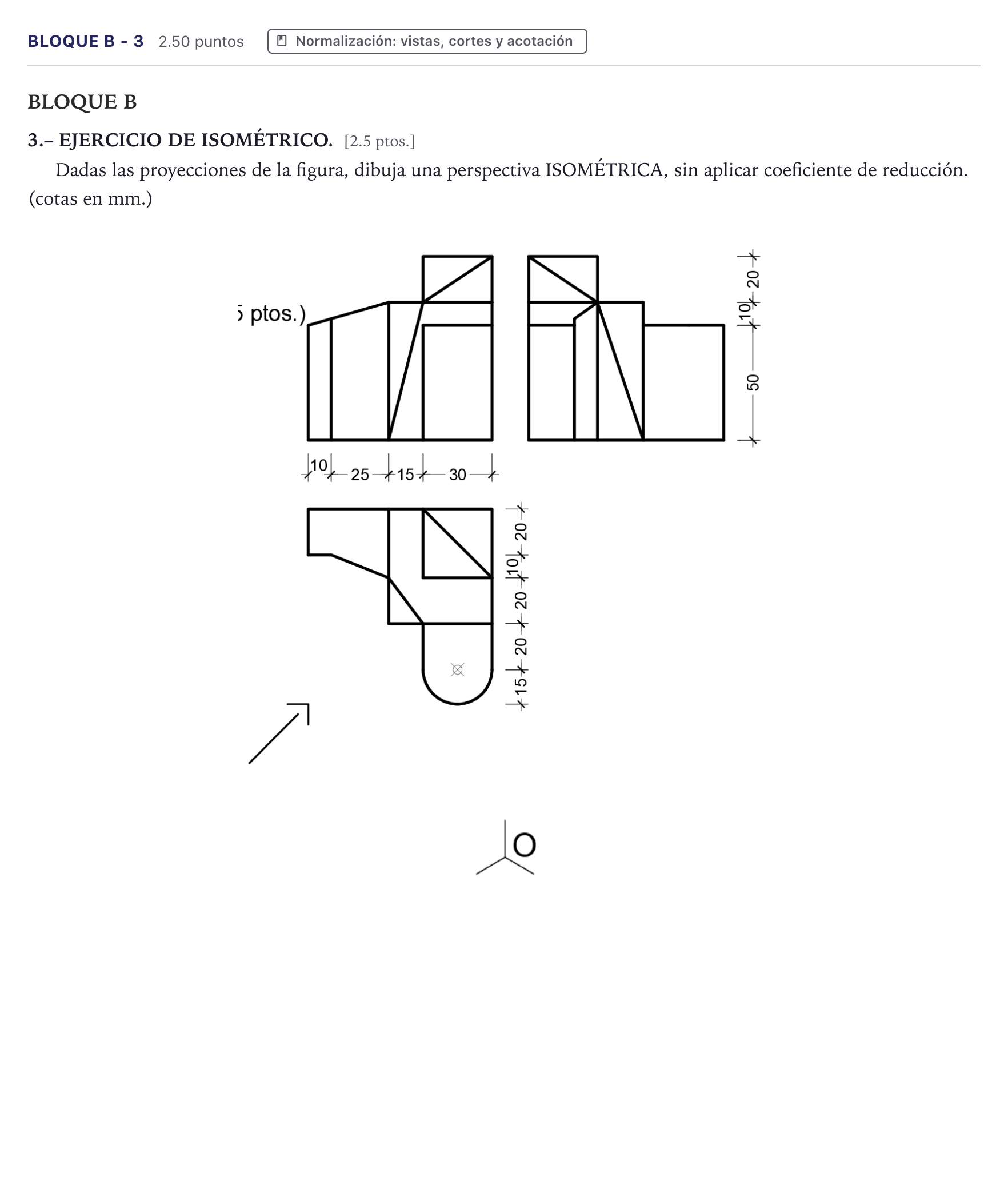

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica a escala natural (sin reducción) a partir de los ejes dados: 1. Estructura base escalonada: Ancho total de $80\text{ mm}$ ($10+25+15+30$), profundidad de $70\text{ mm}$ en el cuerpo principal más $15\text{ mm}$ del saliente semicilíndrico, y altura máxima de $80\text{ mm}$ ($50+10+20$). 2. Torre superior derecha: Prisma de base $30\times 30\text{ mm}$ que alcanza la cota superior $z=80$, con chaflán triangular inclinado. 3. Cuerpo en voladizo izquierdo: Saliente con perfil oblicuo inferior a cota $z=50$ y $z=60$. 4. Semicilindro frontal: Elemento cilíndrico de radio $R=15\text{ mm}$ centrado en el saliente frontal de cota $z=0$ a $z=50$, dibujado mediante óvalo isométrico horizontal. 5. Aristas vistas: Marcado de aristas vistas y contornos aparentes de las superficies cilíndricas.
