Bloque A - 4 · Dibujo técnico II PAU Canarias Julio 2023

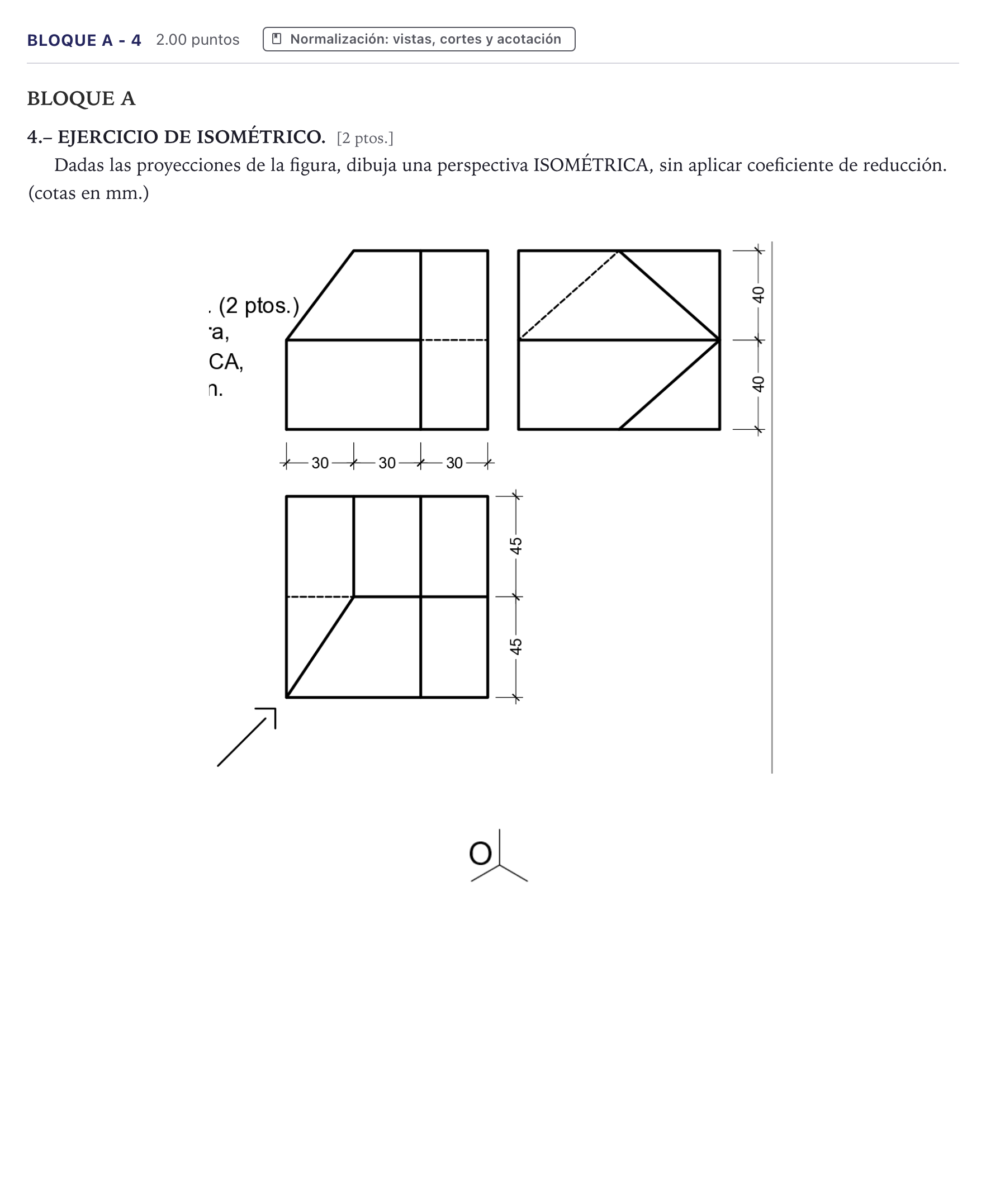

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica a escala natural (sin reducción) a partir de los ejes dados: 1. Prisma envolvente: Dimensiones de $90\times 90\times 80\text{ mm}$. La dirección del alzado sigue la orientación marcada por la flecha. 2. Chaflán superior izquierdo: En la parte izquierda ($x$ de $0$ a $30$), plano inclinado que une $z=40$ con $z=80$. 3. Corte oblicuo anterior: Chaflán en la esquina anterior izquierda que va desde el vértice inferior hasta el punto $(30, 45, 0)$ y asciende a la plataforma intermedia de cota $z=40$. 4. Escalón derecho: Bloque derecho de $30\text{ mm}$ de anchura con plano superior a cota $z=40\text{ mm}$ y rampa posterior que asciende a $z=80$. 5. Aristas vistas y ocultas: Trazado final con línea continua gruesa para las aristas visibles.
