Bloque A - 5 · Dibujo técnico II PAU Canarias Julio 2023

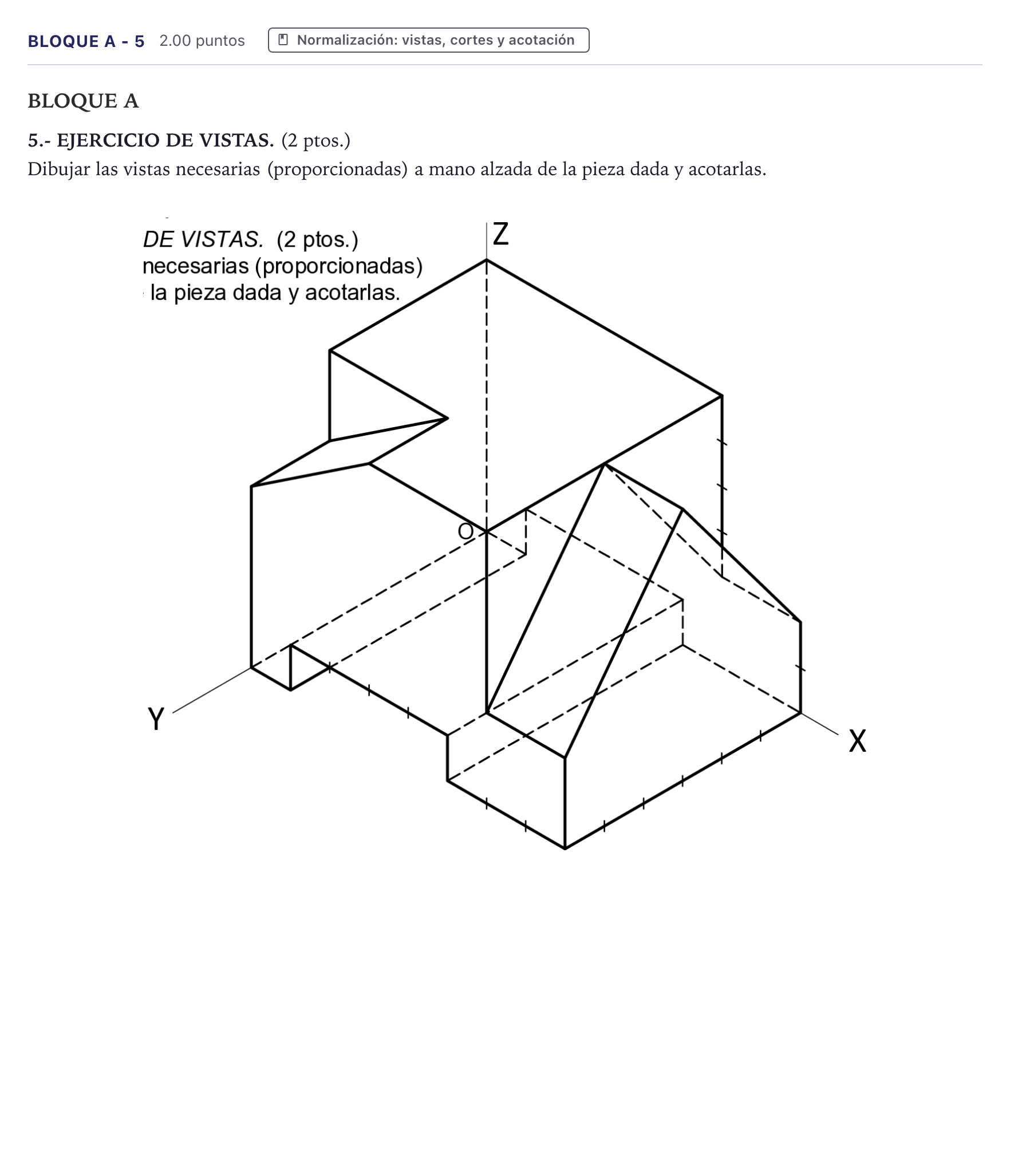

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas necesarias: 1. Alzado (vista según eje X o dirección frontal principal): Muestra el perfil con el vaciado longitudinal inferior, los dos planos inclinados a dos aguas en los laterales, el escalón interior y el resalte central superior. 2. Planta (vista superior): Muestra la superficie superior horizontal en forma de L / U con el entrante angular, las caídas de los planos inclinados a ambos lados y las aristas ocultas (líneas de trazos) correspondientes al túnel o ranura pasante inferior. 3. Perfil (vista lateral): Muestra el túnel inferior rectangular, la altura de los hombros laterales, la pendiente de los planos inclinados y la torre central vertical. Acotación: - Cotas totales: longitud, anchura y altura máximas (basadas en el número de divisiones modulares en los ejes X, Y, Z). - Cotas de posición y dimensión de la ranura inferior (anchura y altura). - Cotas de inicio y final de las aristas inclinadas (alturas de los escalones y desniveles). - Aplicación de normas UNE: líneas de cota continuas finas, flechas bien definidas, cifras de cota legibles y orientadas según norma, sin repetir cotas innecesarias.
