Bloque A - 5 · Dibujo técnico II PAU Canarias Junio 2024

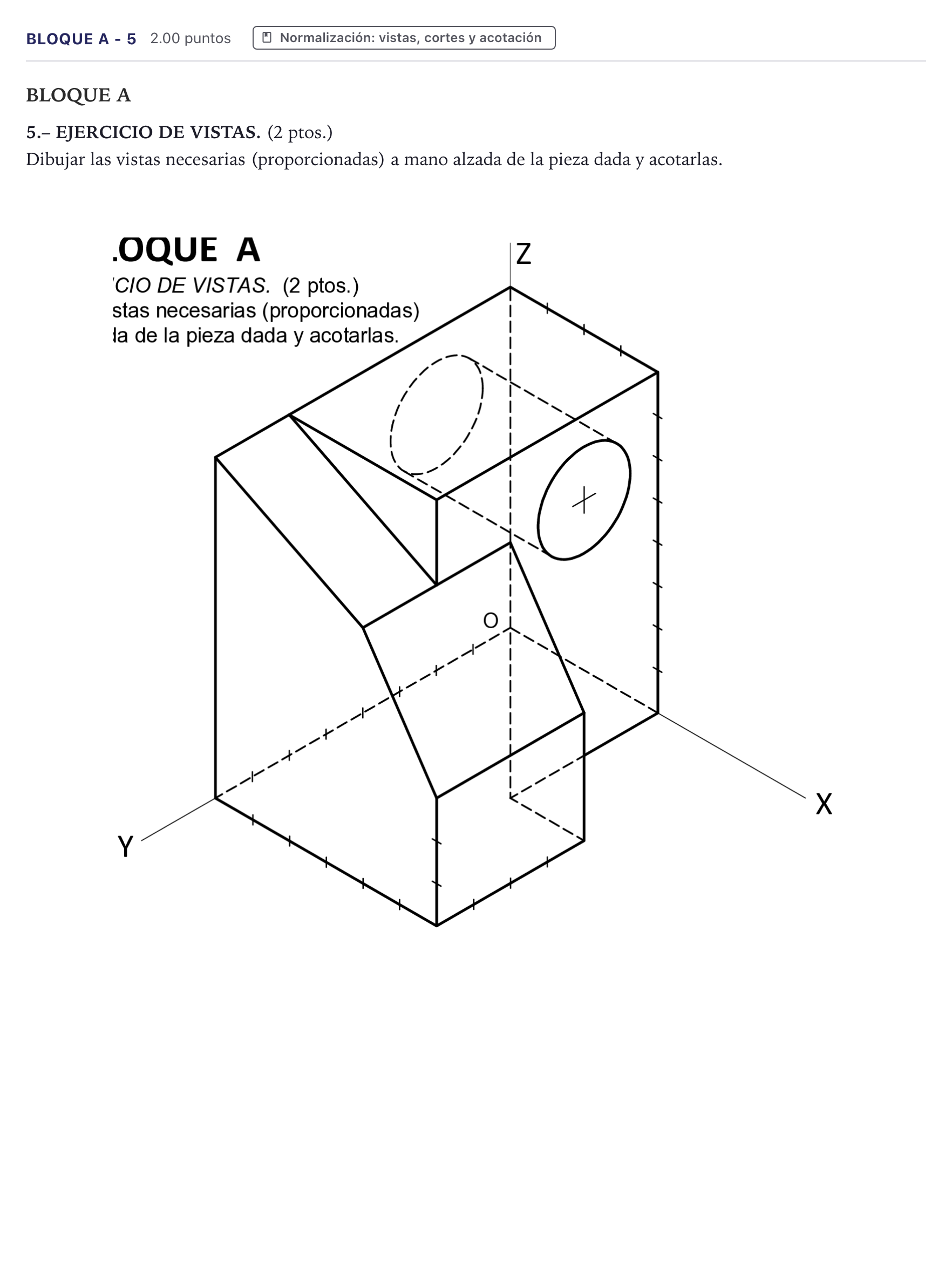

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas necesarias: - Alzado (mirando según la dirección más representativa, por ejemplo dirección ortogonal a la cara con el taladro o según Y para ver el perfil del plano inclinado). - Planta (vista superior que define los escalonamientos, el plano inclinado y el contorno del taladro mediante líneas ocultas o eje de simetría). - Perfil izquierdo o corte (conveniente un corte vertical por el eje del cilindro para mostrar el taladro pasante con líneas vistas y rayado a 45°, evitando líneas ocultas). Acotación normalizada: - Aplicación de cotas de dimensión (longitudes principales según la cuadrícula/marcas de los ejes: altura total, anchura, profundidad). - Diámetro del taladro cilíndrico precedido del símbolo $\varnothing$ y posición de su eje con respecto a las caras de referencia. - Dimensiones del plano inclinado y los rebajes escalonados. - Cumplimiento de las normas UNE/ISO: líneas de cota continuas finas, flechas uniformes, cifras centradas sobre la línea de cota y sin cruces innecesarios.
