Bloque A - 4 · Dibujo técnico II PAU Canarias Junio 2023

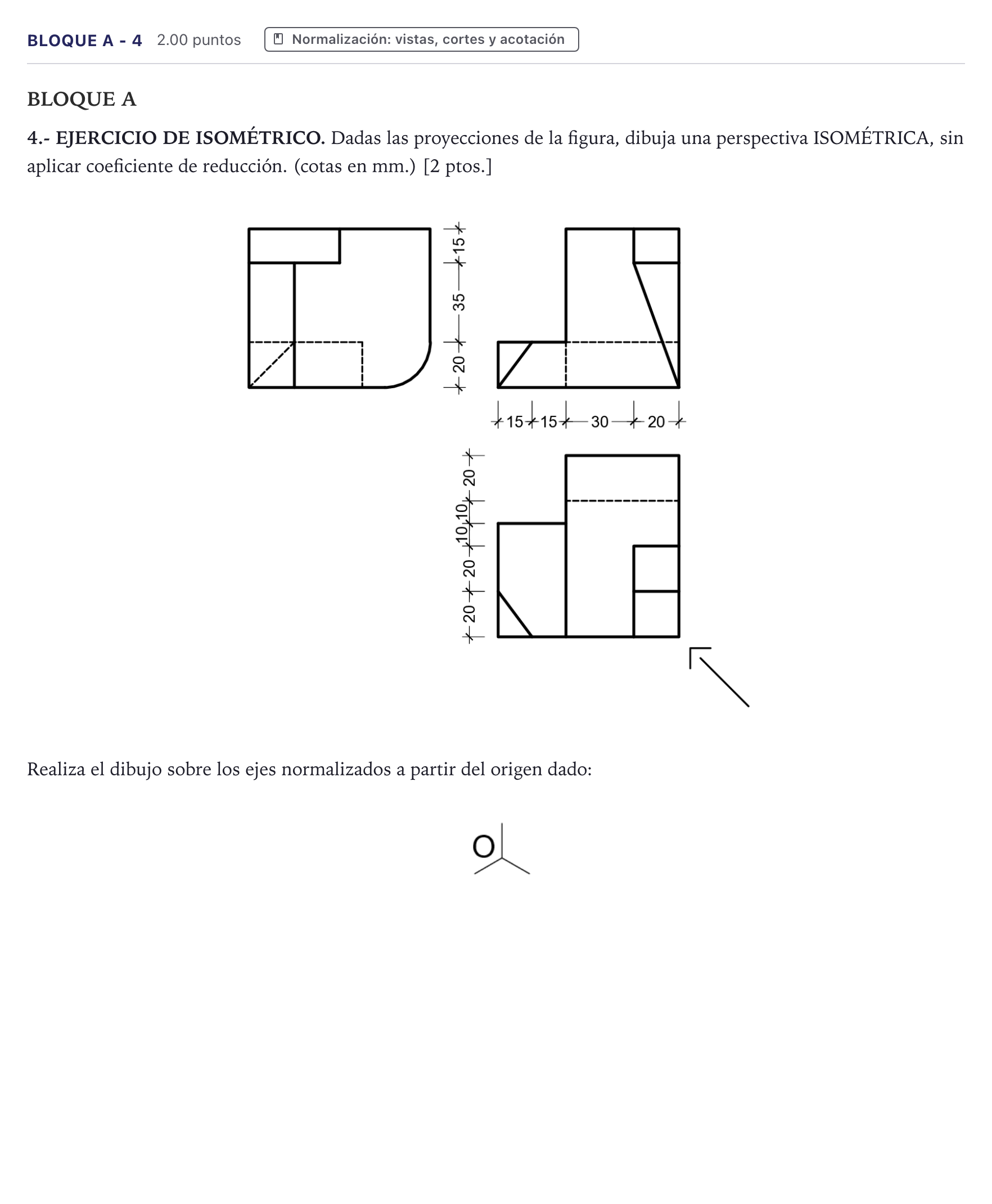

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica a escala 1:1 (sin coeficiente de reducción). Envolvente: anchura 80 mm (15+15+30+20), profundidad 80 mm (20+20+10+10+20), altura 70 mm (20+35+15). - Bloque bajo (izquierda): prisma de 30 mm de ancho, 50 mm de fondo (desde la cara frontal) y 20 mm de alto. Su esquina superior delantera izquierda está cortada por un plano triangular que pasa por (15, 0, 20), (0, 20, 20) y (0, 0, 0). Su traza es 15 mm en anchura, 20 mm en profundidad y 20 mm en altura. - Bloque alto (derecha): prisma de 50 mm de ancho (x = 30 a 80), 80 mm de fondo y 70 mm de alto. La arista inferior trasera está redondeada con un cuarto de cilindro de R = 20 mm (óvalo isométrico). Ese cilindro es tangente a la cara inferior en y = 60 y a la cara posterior en z = 20. - Rebaje superior derecho: en la zona x = 60–80 se elimina el prisma y = 0–40, z = 55–70. El fondo de este rebaje en y = 20–40 queda horizontal a cota 55. En y = 0–20 existe además un plano inclinado que baja desde la arista (x = 60, z = 55) hasta la arista inferior derecha (x = 80, z = 0). - Aristas vistas en trazo continuo grueso; las ocultas normalmente se omiten.
