Bloque B - 4 · Dibujo técnico II PAU Canarias Julio 2023

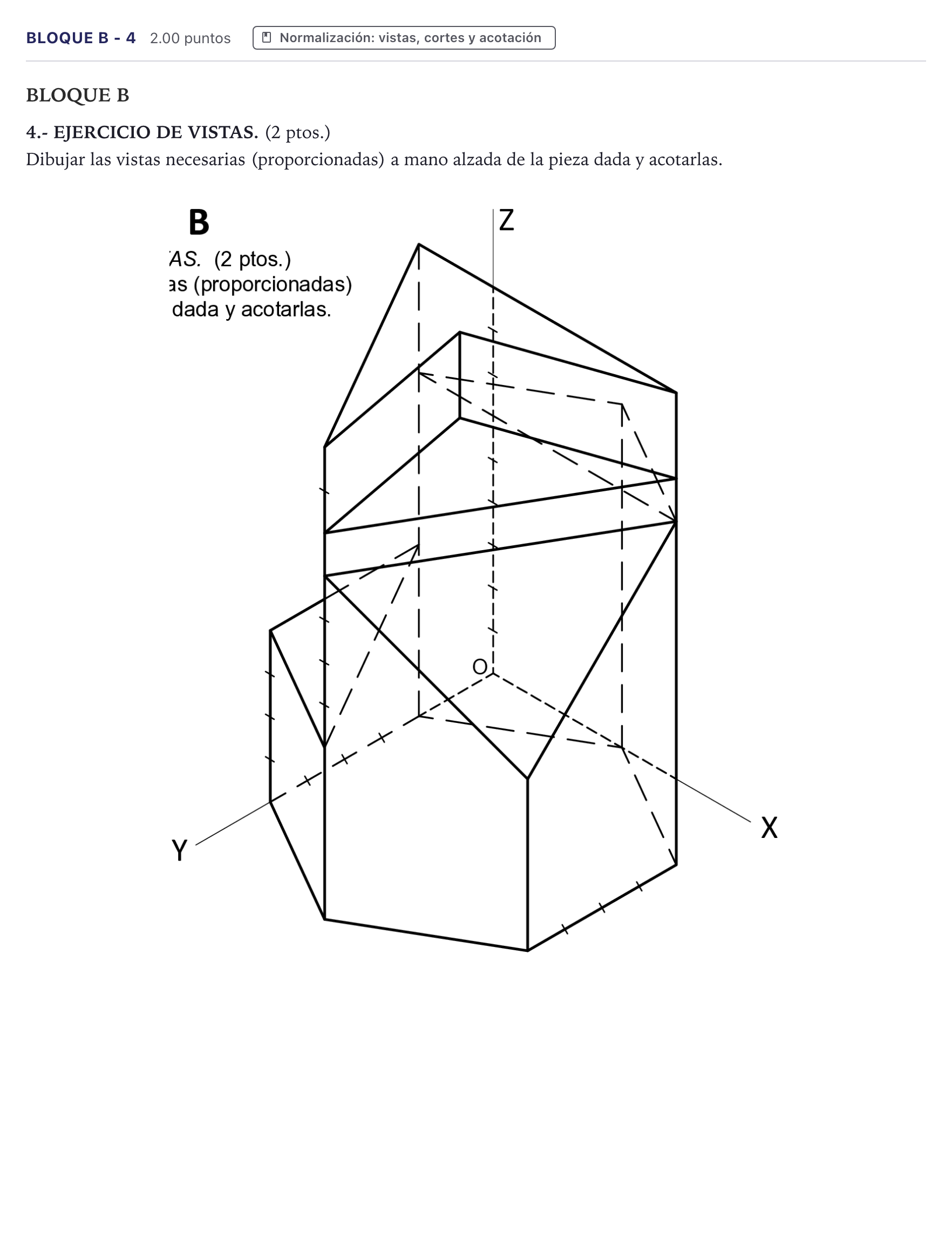

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas necesarias: 1. Alzado: Muestra el contorno vertical del prisma con su base irregular, la arista inclinada del corte oblicuo superior más elevado, el corte biselado intermedio y el corte lateral. 2. Planta: Representa la base poligonal con las proyecciones horizontales de las aristas inclinadas producidas por las secciones planas oblicuas. 3. Perfil (perfil izquierdo o derecho según el alzado elegido): Muestra con claridad las verdaderas inclinaciones de las secciones planas y la altura de cada uno de los vértices cortados. Acotación: - Cotas dimensionales generales (anchura, profundidad y altura máxima modular). - Cotas de situación de los vértices y aristas que definen los planos de corte (alturas relativas sobre la base). - Cotas que definan los vértices del polígono de la base. - Disposición normalizada según la norma UNE/ISO: líneas auxiliares y de cota sin cruces innecesarios, cifras centradas sobre la línea de cota y sin redundancias.
