Bloque B - 4 · Dibujo técnico II PAU Canarias Junio 2023

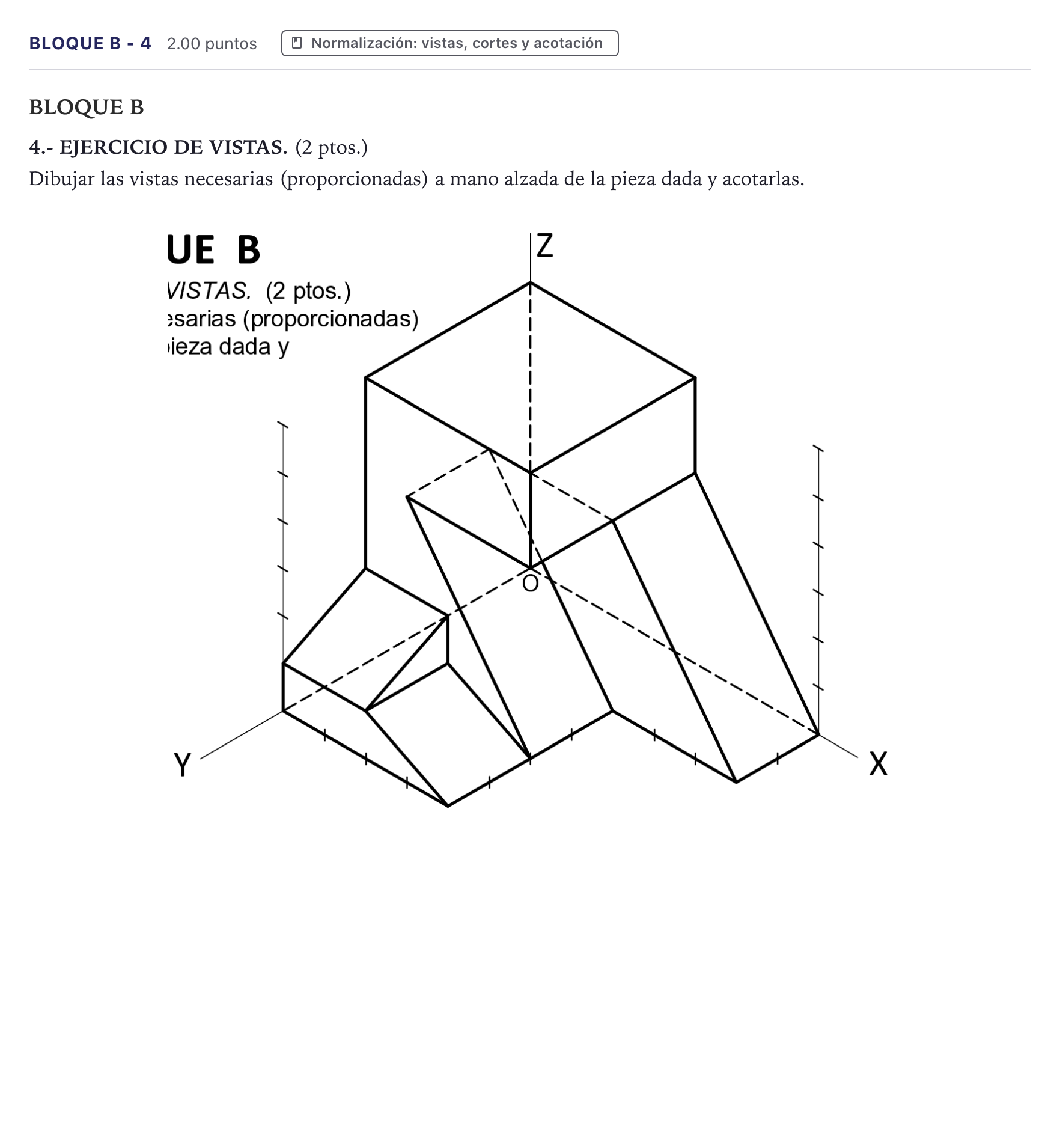

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: 1. Elección de vistas: - Alzado principal: Vista orientada según la dirección que muestra la torre central más elevada y las dos ramas o planos inclinados descendentes hacia ambos lados. - Planta: Representa la distribución en 'L' o cruciforme de los prismas y planos inclinados, distinguiendo las caras horizontales superiores, las caras inclinadas con sus correspondientes aristas de intersección y las caras verticales. - Perfil (izquierdo o derecho): Necesario para definir unívocamente la pendiente de los planos inclinados transversales y los diferentes quiebros de la superficie. 2. Acotación normalizada: - Cotas totales exteriores (anchura, profundidad y altura total). - Cotas de posición y dimensión de cada escalón y de los puntos de arranque y final de las superficies oblicuas. - Cotas bien repartidas entre alzado, planta y perfil, evitando repetir información y colocando las cotas menores más próximas a la pieza que las cotas generales.
