Ejercicio Grupo A - 3 · Dibujo técnico II PAU Canarias Julio 2022

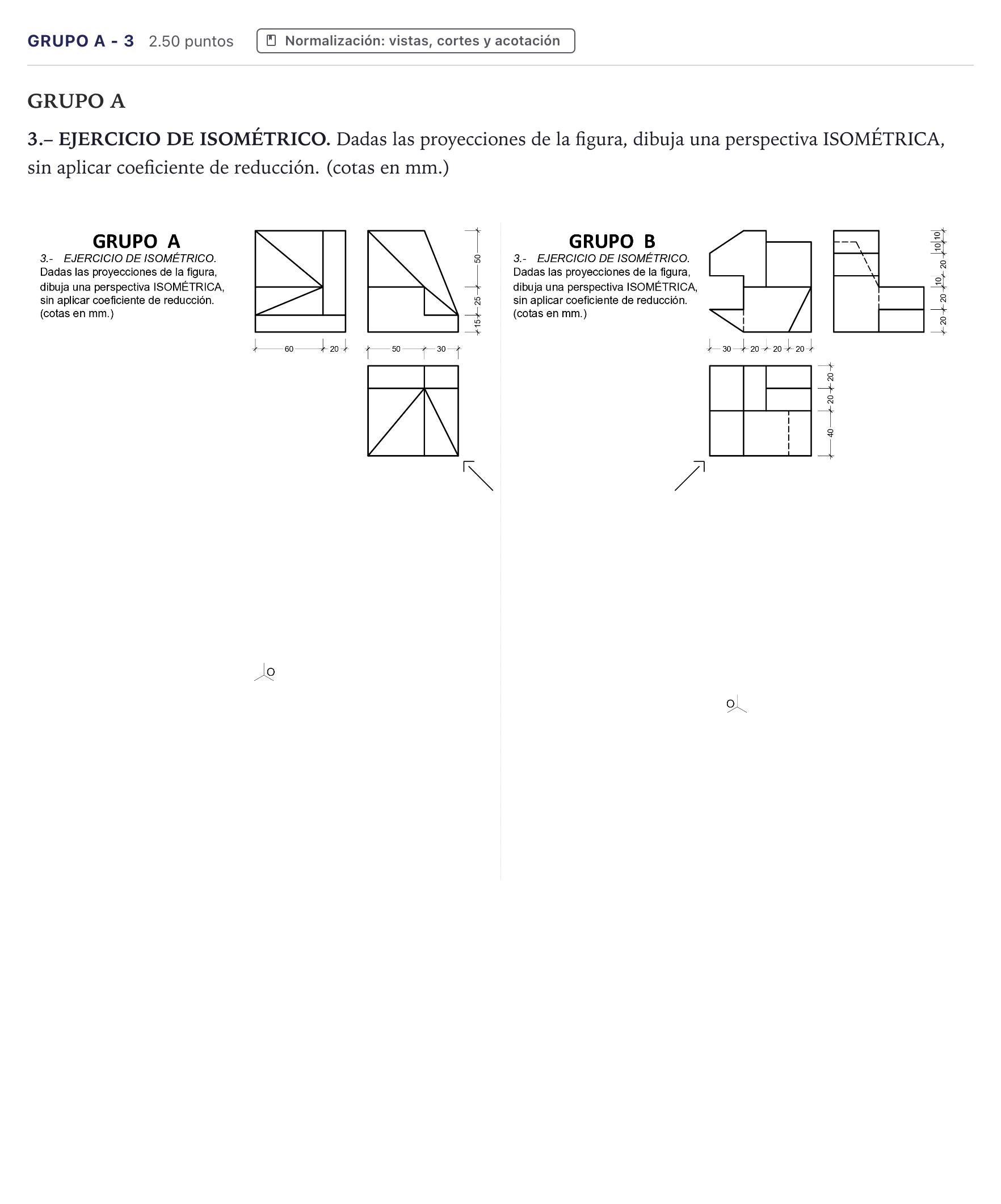

3.– EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica correcta de la pieza: - Paralelepípedo envolvente de dimensiones $80\times 80\times 90\text{ mm}$. - Base inferior escalonada de altura 15 mm en toda la planta. - Bloque vertical a la derecha de anchura 20 mm que mantiene la altura total en la parte posterior. - Planos inclinados triangulares y trapezoidales correspondientes a los chaflanes y aristas oblicuas vistas en alzado y perfil, respetando la dirección de visualización indicada por la flecha en la planta. - Correcta diferenciación de aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos discontinua, si se representan).
