Ejercicio Grupo B - 4 · Dibujo técnico II PAU Canarias Julio 2022

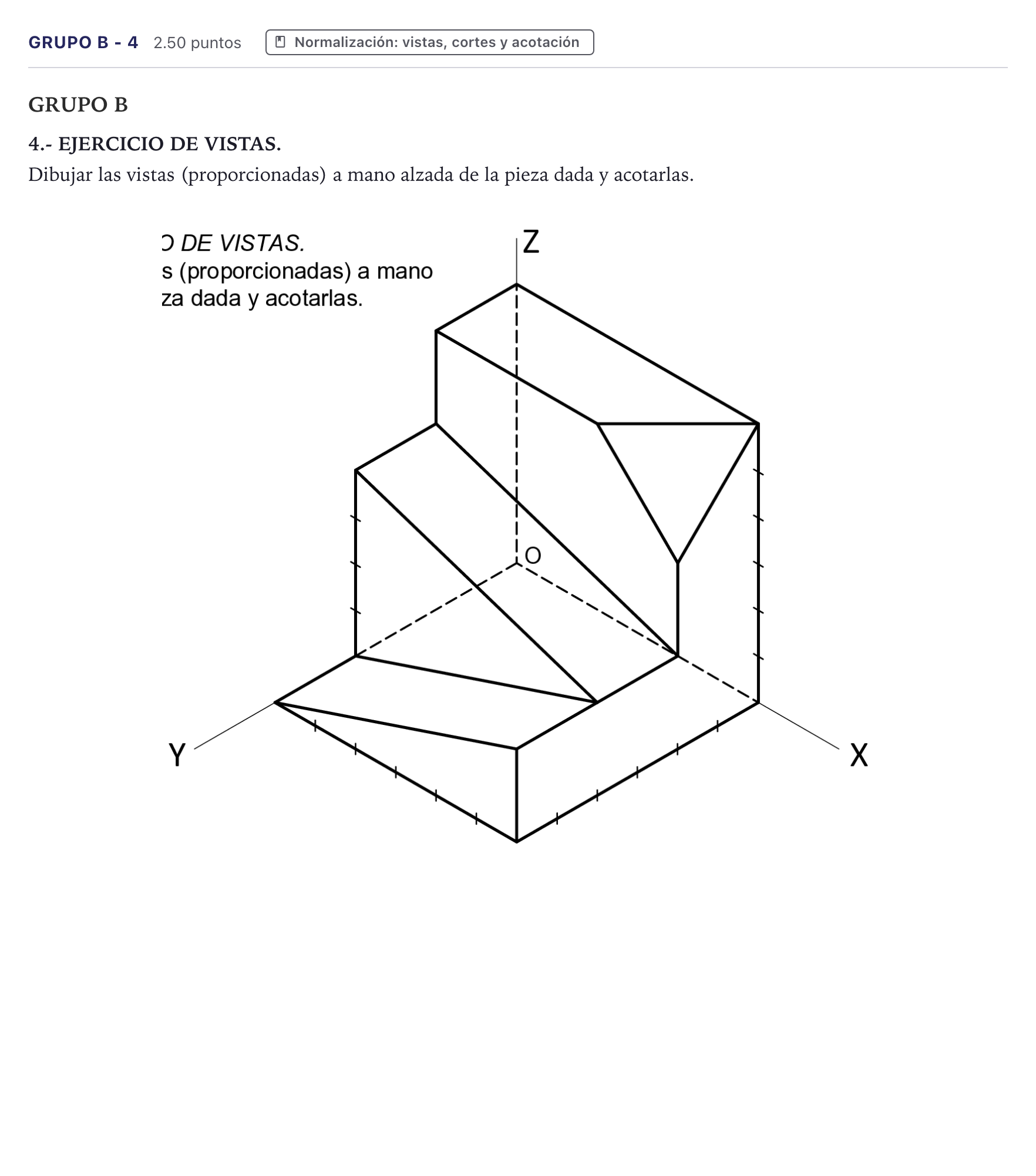

Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Pieza de envolvente 6×6×6 módulos. Se toma O como origen, X como anchura (hacia la cara frontal), Y como profundidad y Z como altura. Geometría de la pieza: - Franja y = 0 a 2: bloque de altura 6, con la esquina (x6, y2, z6) cortada por un chaflán triangular de vértices (4,2,6), (6,0,6) y (6,2,4). - Franja y = 2 a 4: rampa inclinada que baja de z = 4 (en x = 0) a z = 2 (en x = 6). - Franja y = 4 a 6: rampa inclinada que sube de z = 0 (en x = 0) a z = 2 (en x = 6). - En y = 4 queda un escalón triangular vertical de vértices (0,4,0), (0,4,4) y (6,4,2). 1. Alzado (mirando según −X la cara x = 6): - Contorno escalonado: altura 6 en y 0–2, altura 4 en y 2–4 y altura 2 en y 4–6, sobre una base de 6. - Línea horizontal a cota 2 entre y = 2 y y = 4 (arista inferior de la rampa central). - Vertical en y = 2 entre las cotas 2 y 6. - Diagonal del chaflán, de (y0, z6) a (y2, z4). - Línea oculta (trazos) en y = 4, de cota 0 a 2. 2. Planta: - Cuadrado de 6×6. - Dos rectas paralelas a X en y = 2 y en y = 4, que separan las tres franjas. - Diagonal del chaflán, de (x6, y0) a (x4, y2). - Sin líneas ocultas. 3. Perfil (mirando según −Y, la cara y = 6): - Contorno cuadrado de 6×6. - Recta de (x0, z0) a (x6, z2): rampa delantera y cara triangular y = 6. - Recta de (x0, z4) a (x6, z2): rampa central; junto con la anterior delimita el triángulo del escalón y = 4. - Recta de (x4, z6) a (x6, z4): chaflán. 4. Acotación (UNE/ISO): - Cotas totales: 6 de anchura, 6 de profundidad y 6 de altura. - Cotas parciales de profundidad: 2 + 2 + 2. - Alturas de los escalones: 6, 4 y 2. - Chaflán: 2 × 2 × 2. - Las cotas se colocan sin repetir entre vistas, con líneas finas, flechas normalizadas y separación uniforme.
