Bloque B - 3 · Dibujo técnico II PAU Canarias Junio 2023

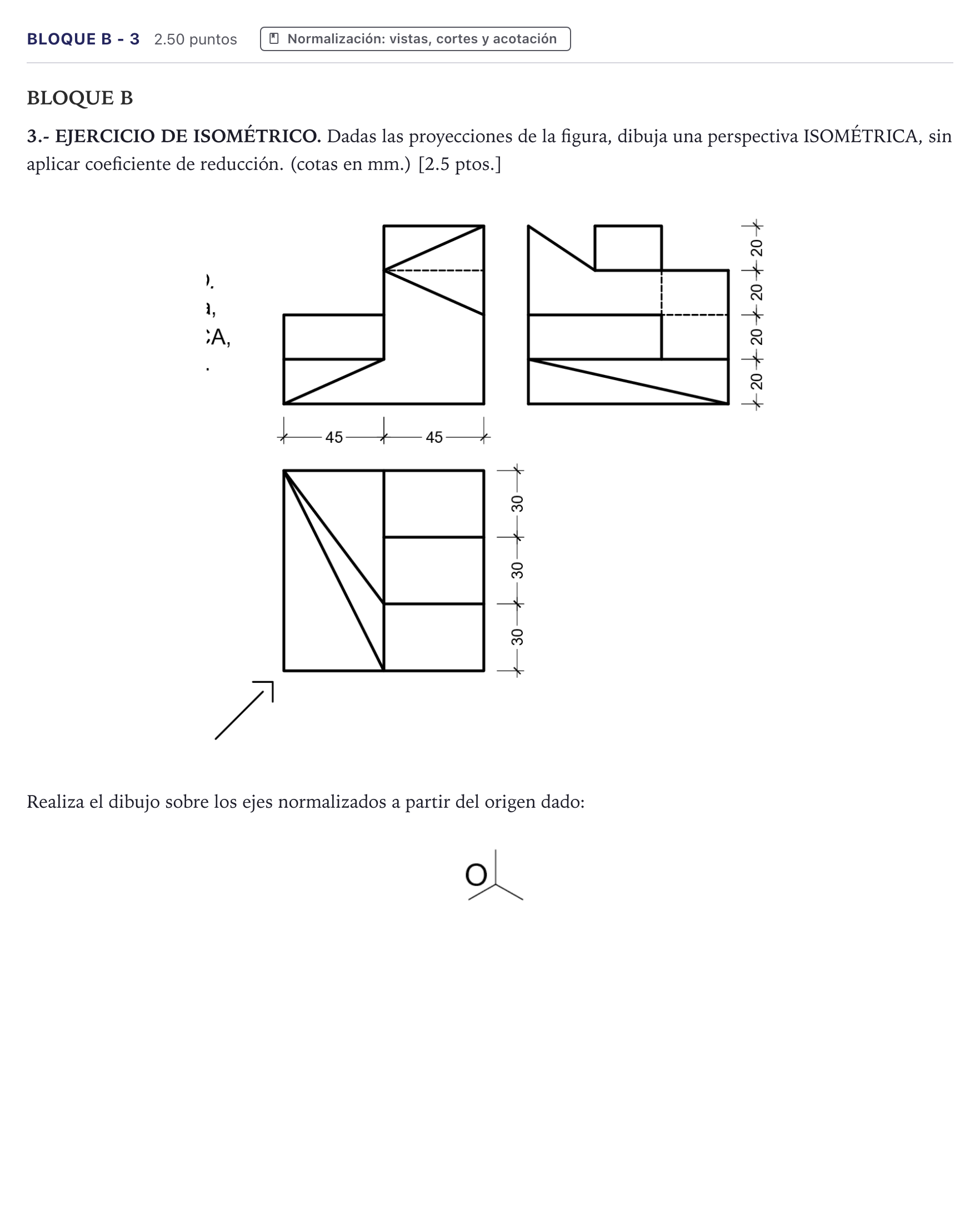

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica a escala 1:1 (sin reducción): - Cuerpo envolvente: base cuadrada de $90\times 90\text{ mm}$ (dividida en $45+45\text{ mm}$ en anchura y $30+30+30\text{ mm}$ en profundidad) y altura total de $80\text{ mm}$ ($20+20+20+20\text{ mm}$). - Cuerpo inferior: altura de $20\text{ mm}$ en la parte frontal con una rampa oblicua triangular que desciende hacia la esquina inferior izquierda. - Torre y escalonamiento: una torre central/posterior de $45\text{ mm}$ de anchura que alcanza la cota $+80\text{ mm}$, rematada por superficies inclinadas (rampas) que conectan las alturas $80\text{ mm}$, $60\text{ mm}$ y $40\text{ mm}$. - Escalón derecho: plataforma intermedia a cota $+40\text{ mm}$ con divisiones de $30\text{ mm}$ de profundidad según se aprecia en la planta. - Aristas vistas y ocultas: trazado nítido con valoración de líneas vistas continuas y aristas ocultas discontinuas.
