Bloque A - 5 · Dibujo técnico II PAU Canarias Junio 2023

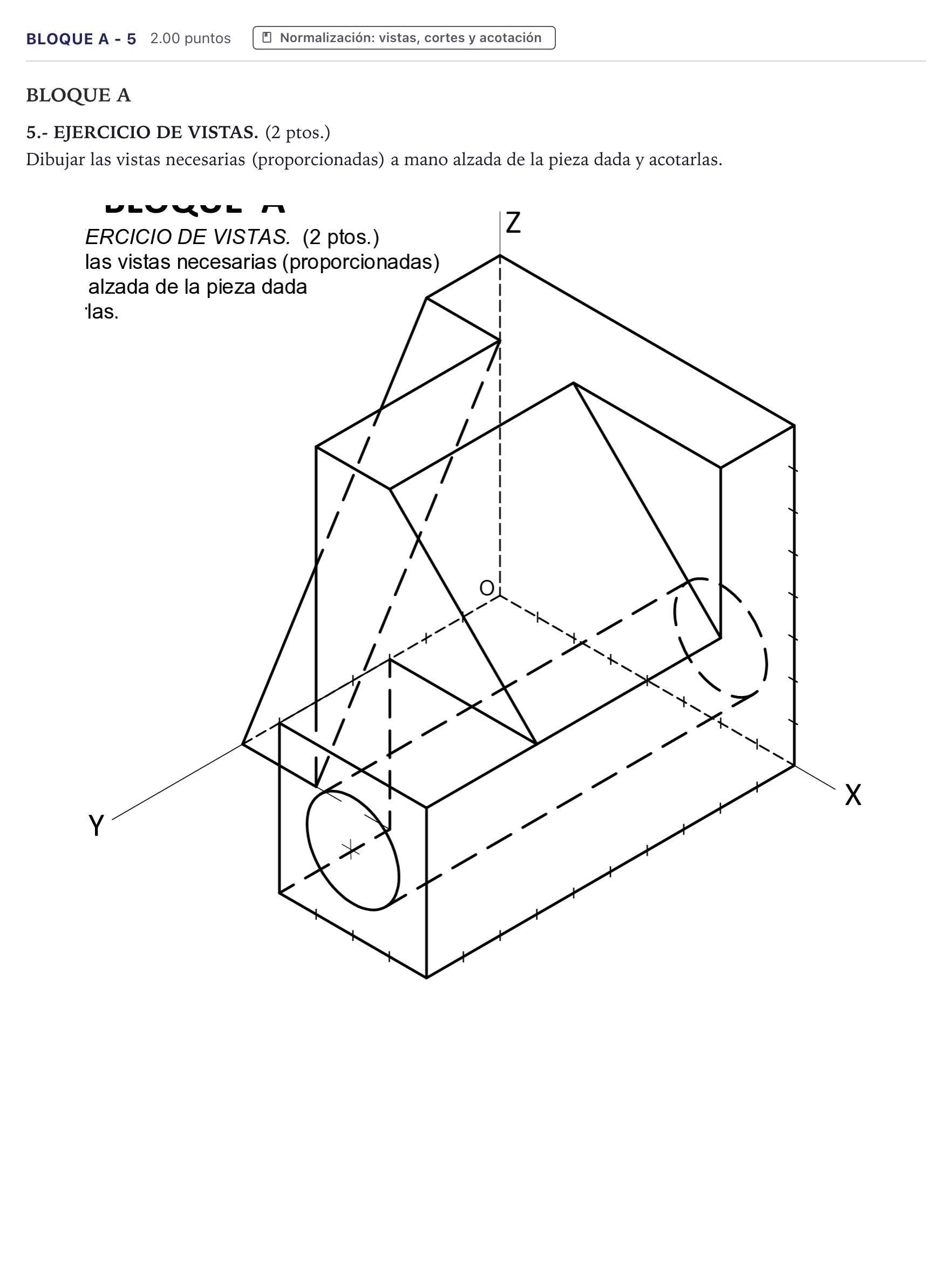

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: 1. Elección de vistas: - Alzado: Vista según la dirección del eje $Y$ (o vista lateral según conveniencia del observador), mostrando el perfil escalonado con la torre vertical posterior, el plano inclinado intermedio y el cuerpo prismático inferior. - Planta: Proyección superior que muestra la base rectangular, el hueco central escalonado, el ancho de la torre posterior y las aristas inclinadas. - Perfil izquierdo (o corte longitudinal en el alzado): Necesario para definir la sección del cilindro pasante y las alturas relativas de los diferentes escalones y caras inclinadas. Si se opta por vistas estándar sin corte, el taladro cilíndrico interior debe representarse con líneas de trazos (ocultas) y su eje con línea de trazo y punto. 2. Acotación normalizada: - Acotar las dimensiones totales: longitud total (eje $X$), anchura total (eje $Y$) y altura total (eje $Z$). - Posición del eje del taladro cilíndrico respecto a las bases de referencia y acotación de su diámetro con el símbolo $\varnothing$. - Alturas de los distintos escalones, anchura y cota de inicio/fin del plano inclinado y dimensiones del saliente o torre posterior. - Disposición en paralelo o serie sin cotas redundantes ni cerradas, manteniendo las líneas de cota separadas de las aristas.
