Ejercicio Grupo B - 3 · Dibujo técnico II PAU Canarias Julio 2022

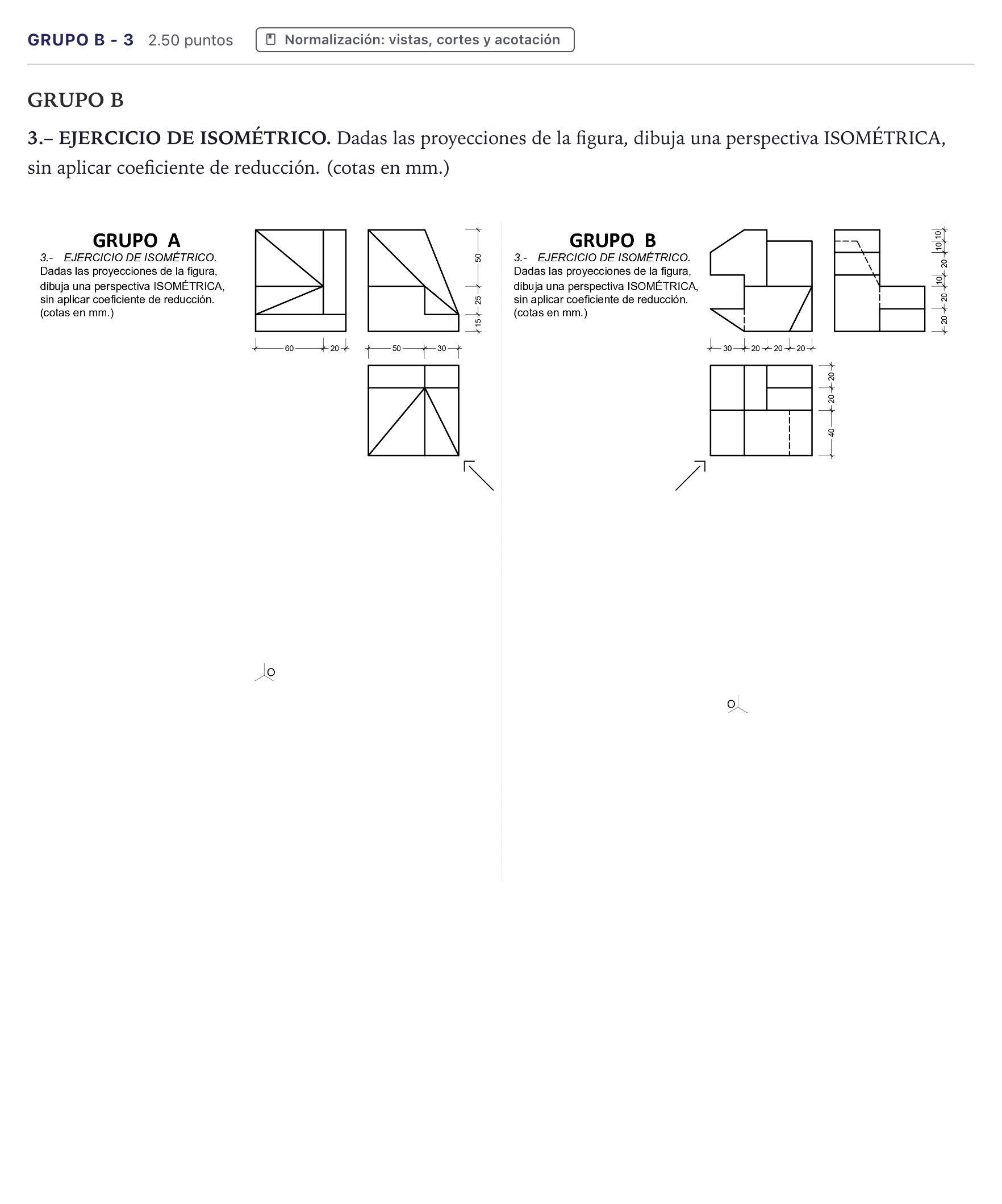

3.– EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica correcta de la pieza: - Prisma envolvente de $90\text{ mm}$ de ancho ($30+20+20+20$), $80\text{ mm}$ de profundidad ($20+20+40$) y $90\text{ mm}$ de altura ($10+10+20+10+20+20$). - Representación de los volúmenes prismáticos escalonados que dan la forma de 'L' en el perfil, y de los entrantes y salientes visibles en el alzado y la planta. - Trazado de las caras inclinadas (chaflanes) según las cotas de los módulos de 10 y 20 mm. - Aristas visibles con línea continua de trazo firme, a escala 1:1 sobre los ejes isométricos.
