Ejercicio 3 - Grupo A · Dibujo técnico II PAU Canarias Junio 2022

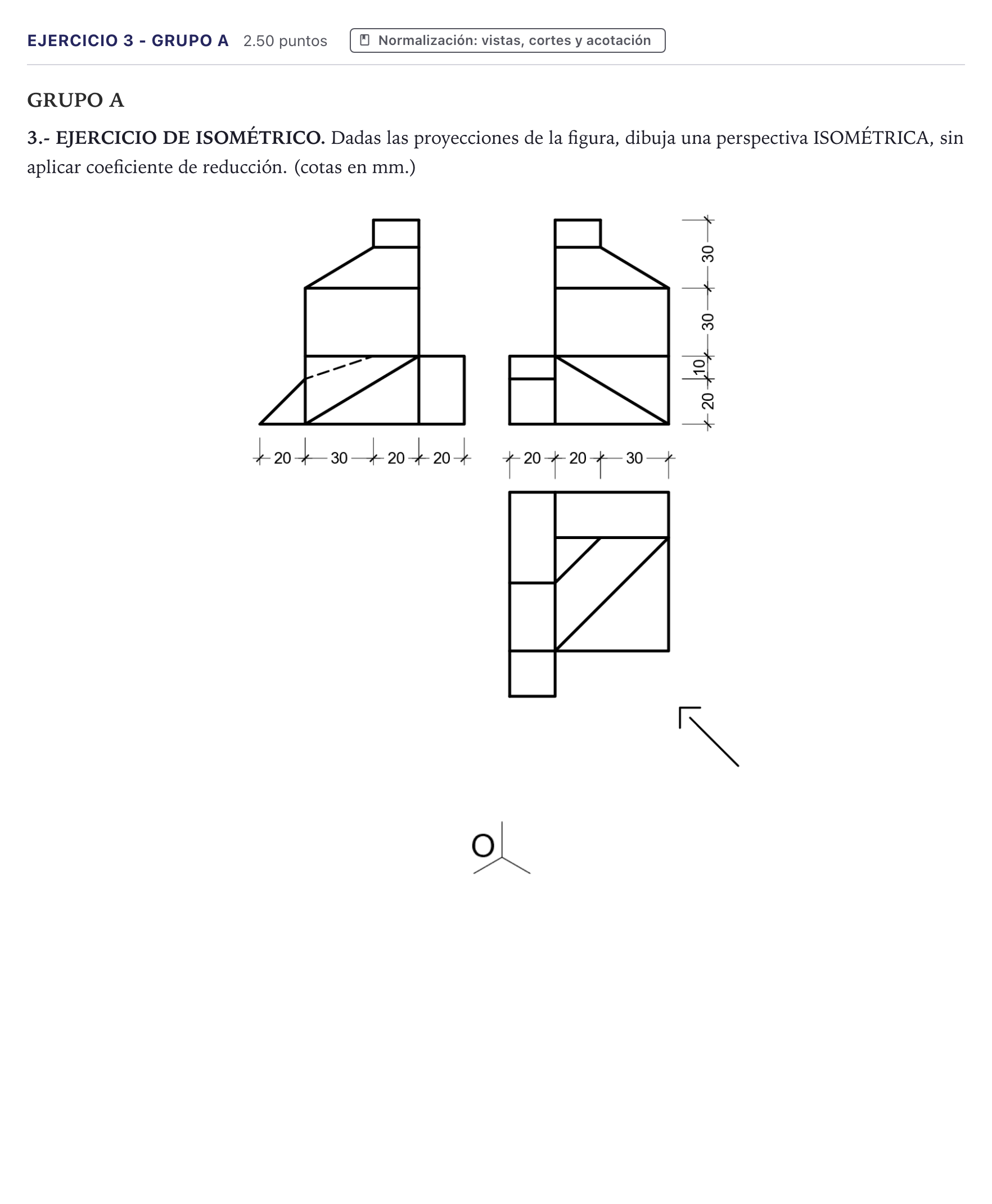

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica de la pieza construida a partir de los ejes dados con origen $O$: 1. Caja envolvente: dimensiones totales según cotas (sin aplicar reducción isométrica): - Longitud (eje del alzado): $20 + 30 + 20 + 20 = 90\text{ mm}$. - Profundidad (eje de la planta/perfil): $20 + 20 + 30 = 70\text{ mm}$. - Altura total: $20 + 10 + 30 + 30 = 90\text{ mm}$. 2. Cuerpo principal y sustracciones/escalones: - Base inferior escalonada con planos inclinados en rampa en la zona izquierda y frontal. - Rampa delantera de altura $20\text{ mm}$ que sube formando un plano inclinado triangular/trapezoidal. - Cuerpo intermedio vertical retranqueado de altura $30\text{ mm}$. - Coronación superior con un chaflán inclinado a $30\text{ mm}$ de altura y una torreta prismática central superior de $30\text{ mm}$ de altura. - Representación adecuada de todas las aristas vistas continuas y, opcionalmente, aristas ocultas discontinuas según criterio de representación.
