Ejercicio Grupo A - 4 · Dibujo técnico II PAU Canarias Julio 2022

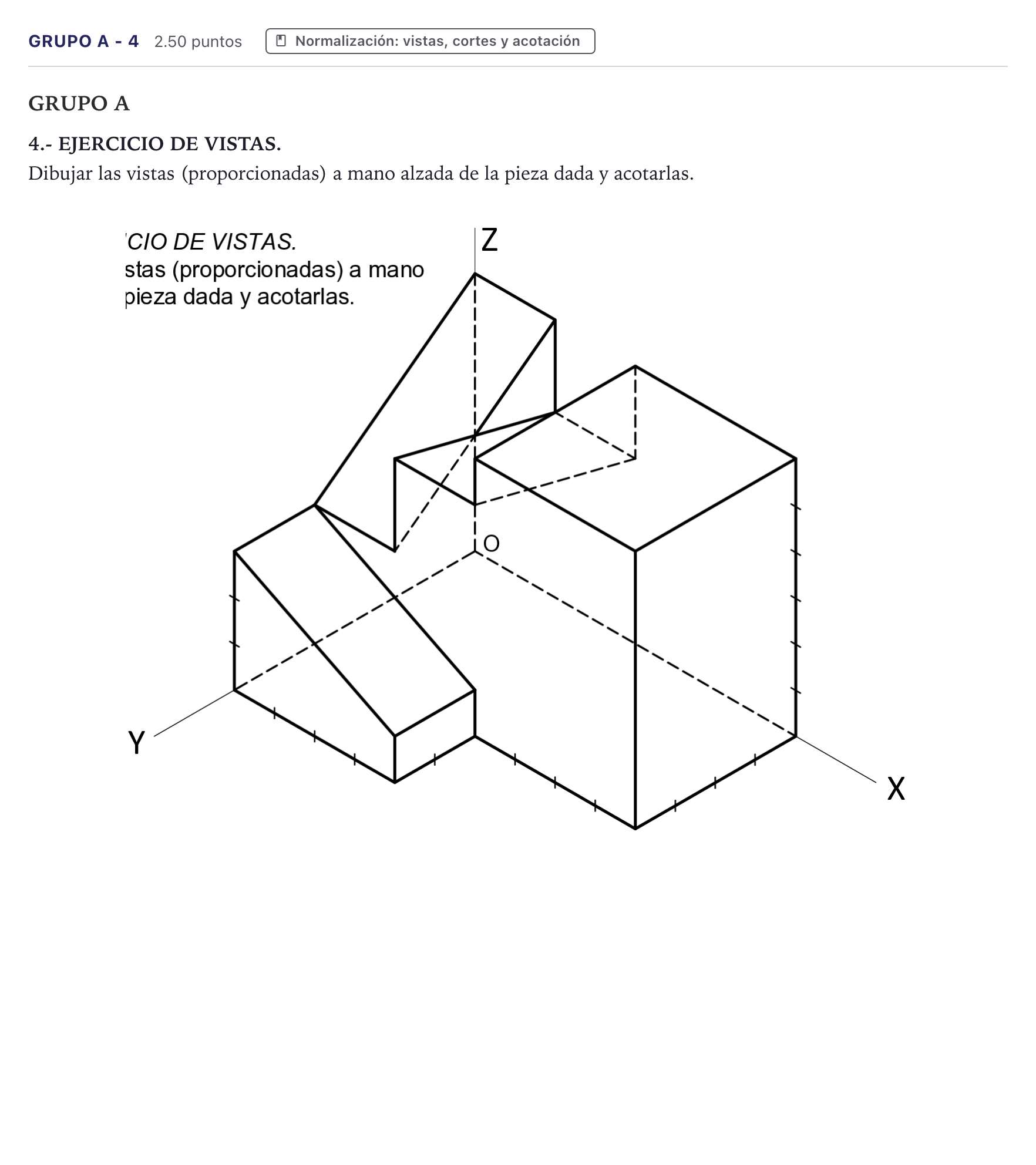

Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Geometría de la pieza (módulo = una división de la retícula), con dimensiones generales 8 (X) × 6 (Y) × 6 (Z): - Bloque derecho: X 4–8, Y 0–4, altura 6. - Tramo X 0–2 (Y 0–4): la cara superior es un plano inclinado que baja de Z=6 (en Y=0) a Z=3 (en Y=4). - Tramo X 2–4 (Y 0–4): hendidura con plano inclinado que sube de Z=4 (en Y=0) a Z=5 (en Y=4). - Bloque bajo delantero: X 0–4, Y 4–6, con la cara superior inclinada de Z=3 (en X=0) a Z=1 (en X=4). 1. Alzado (mirando según Y, plano XZ, 8×6): - Contorno superior: (0,6)–(2,6)–(2,5)–(4,5)–(4,6)–(8,6); bajando por (8,0) y cerrando en (0,0). - Recta inclinada vista de (0,3) a (4,1), que es la rampa del bloque bajo. - Horizontal vista Z=3 entre X=0 y X=2. - Vertical vista X=2 entre Z=3 y Z=6. - Vertical vista X=4 entre Z=5 y Z=6, y entre Z=0 y Z=1. - Línea oculta Z=4 entre X=2 y X=4 (fondo de la hendidura). 2. Planta (vista superior, plano XY): - Contorno: rectángulo de 8×4 más el saliente de 4×2 (X 0–4, Y 4–6). - Líneas vistas X=2 (Y 0–4), X=4 (Y 0–6) e Y=4 (X 0–4), que separan los planos inclinados y los distintos niveles. 3. Perfil (mirando según X, plano YZ): - Contorno: rectángulo de 4×6 (Y 0–4) más el escalón Y 4–6 de altura 3. - Línea vista Z=1 entre Y=4 e Y=6. - Vertical vista Y=4 en toda la altura. - Ocultas (tapadas por el bloque derecho): recta de (Y0, Z6) a (Y4, Z3) y recta de (Y0, Z4) a (Y4, Z5). 4. Acotación (UNE/ISO), sin cotas repetidas: - Cotas totales: 8, 6 y 6. - Anchos parciales: 2 + 2 + 4. - Profundidades: 4 + 2. - Alturas: 3 y 1 (rampa del bloque bajo), 3 (arranque de la rampa izquierda), 4 y 5 (hendidura).
