Ejercicio 4 - Grupo B · Dibujo técnico II PAU Canarias Junio 2022

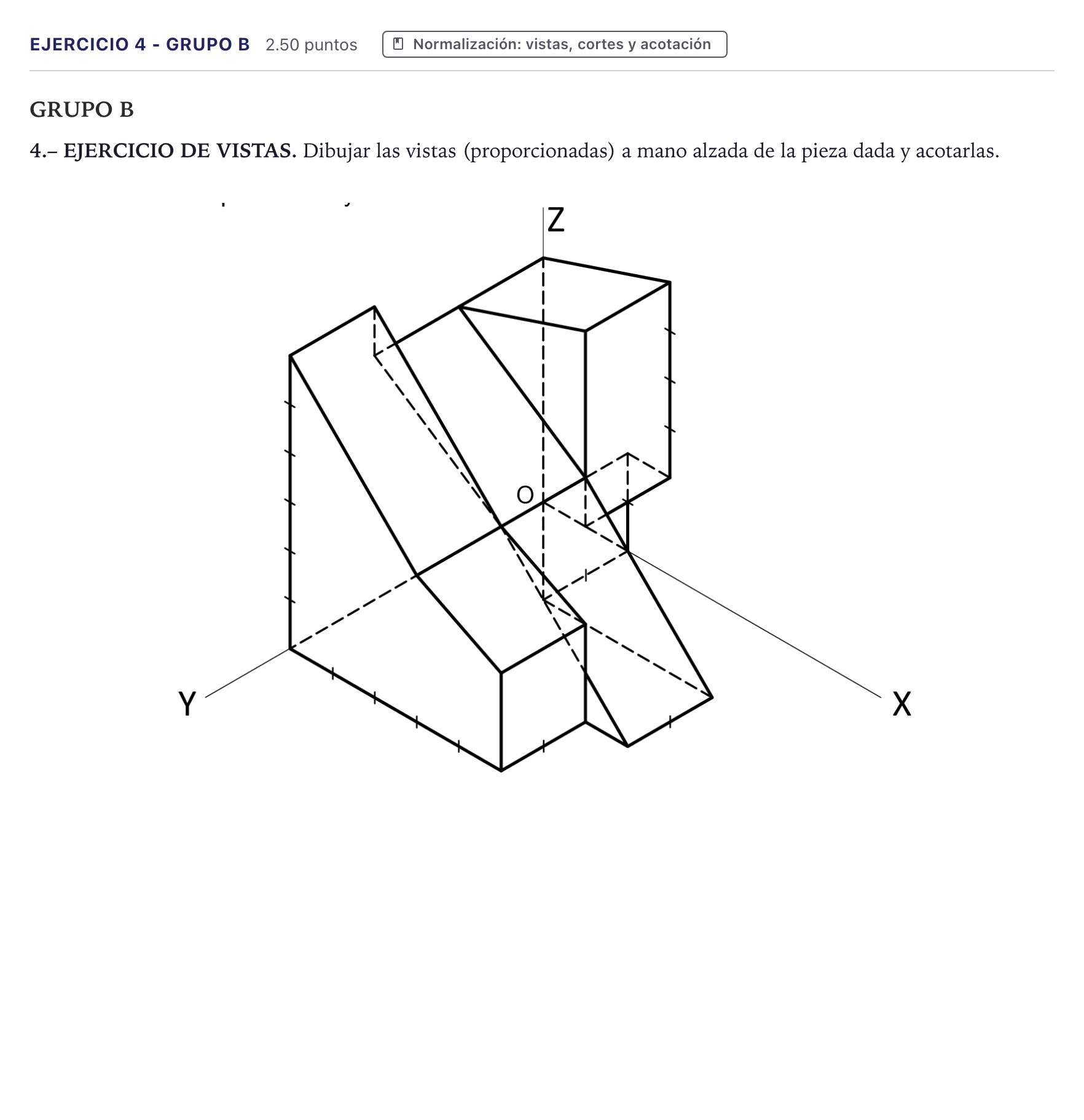

4.– Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas normalizadas a mano alzada (sistema diédrico europeo): 1. Alzado: - Muestra el perfil en rampa descendente de 4 unidades de altura a 1 unidad en la base. - El escalón o ranura longitudinal inclinada que discurre paralelamente. - Líneas ocultas correspondientes al rebaje posterior si queda oculto por el cuerpo delantero. 2. Planta: - Rectángulo de 4×4 unidades con división longitudinal correspondiente a las dos rampas inclinadas. - Zona del prisma derecho adosado con su cara superior horizontal y aristas correspondientes. 3. Perfil: - Rectángulo envolvente con la silueta de los cuerpos adosados, mostrando la pendiente de las caras inclinadas y la altura del prisma posterior. 4. Acotación normalizada: - Cotas generales de longitud, anchura y altura (4 unidades). - Cotas parciales de ancho de ranura (1 unidad), alturas de escalones y posición de las aristas oblicuas. - Aplicación rigurosa de líneas de cota, líneas auxiliares y cifras de cota según normas UNE/ISO.
