Ejercicio 3 - Grupo A · Dibujo técnico II PAU Canarias Junio 2021

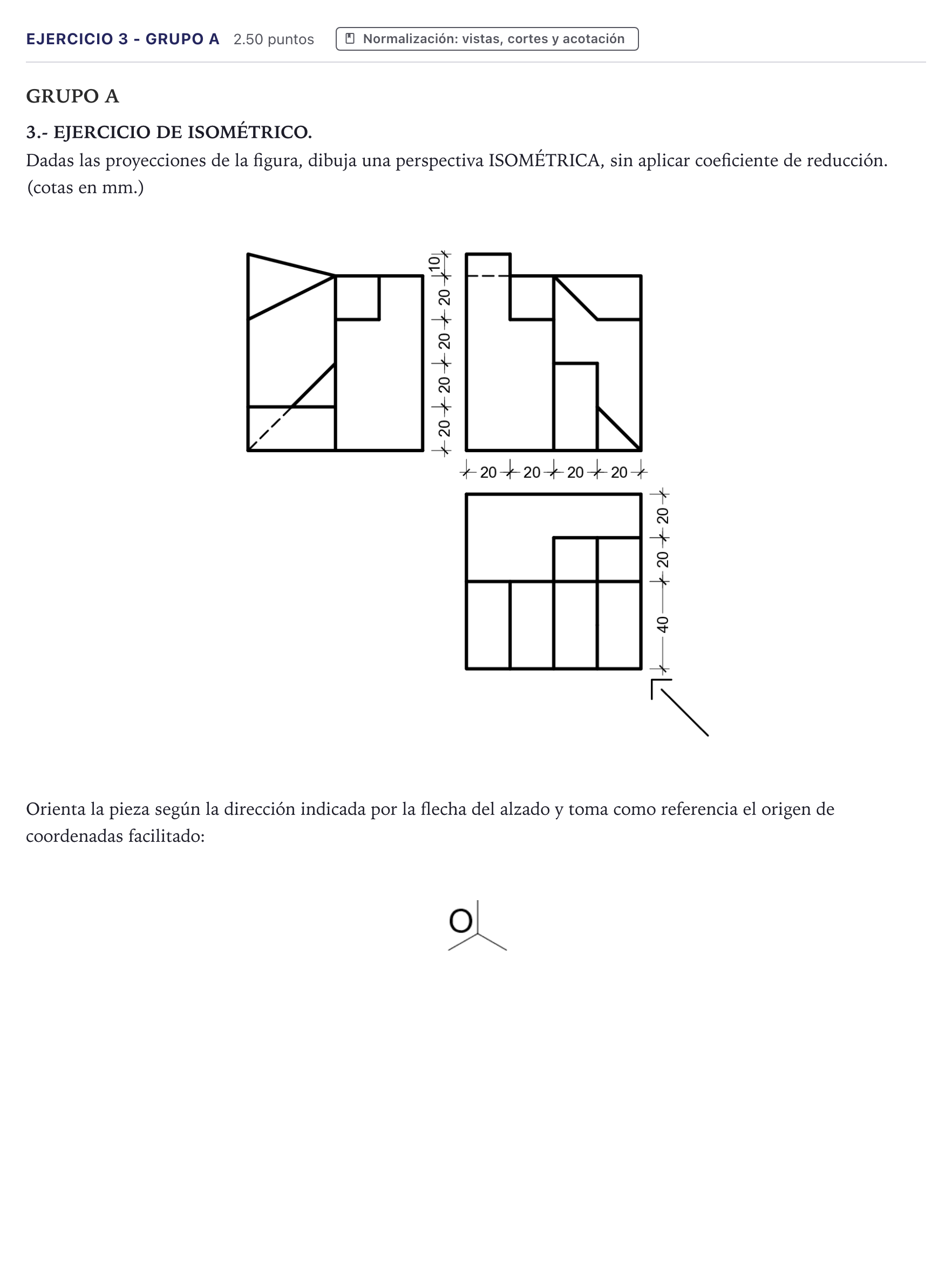

3.- EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica a escala 1:1 (sin coeficiente de reducción), con ejes a $120^\circ$ y el origen facilitado. - Envolvente: anchura $80\text{ mm}$, profundidad $80\text{ mm}$, altura máxima $90\text{ mm}$. - Bloque posterior (los $40\text{ mm}$ de fondo): $80\text{ mm}$ de ancho y $80\text{ mm}$ de alto. En su parte superior derecha hay un rebaje de $20\text{ mm}$ de fondo, que baja de la cota $80$ a la cota $60\text{ mm}$ mediante un chaflán y luego sigue en plano horizontal. - Columna delantera izquierda ($20\text{ mm}$ de ancho y $40\text{ mm}$ de fondo): llega a $90\text{ mm}$ en el frente. Su cara superior es un plano inclinado que baja hasta $80\text{ mm}$ al encontrarse con el bloque posterior. - Tramo delantero contiguo ($20$–$40\text{ mm}$ de ancho): plano inclinado que sube desde la cota $60\text{ mm}$ en el frente hasta $80\text{ mm}$ junto al bloque posterior. - Parte delantera derecha (de $40$ a $80\text{ mm}$ de ancho): volumen bajo, de $40\text{ mm}$ de altura como máximo, con los planos inclinados que indican el alzado y el perfil. - Aristas vistas con línea continua gruesa.
