Ejercicio 4 - Grupo B · Dibujo técnico II PAU Canarias Julio 2021

Tema: Normalización: vistas, cortes y acotación · Del examen Julio (2021)

Enunciado

GRUPO B

4.- EJERCICIO DE VISTAS.

Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Dibuja en papel a mano alzada el alzado, la planta y el perfil necesarios según el sistema diédrico europeo, guardando las proporciones según las divisiones mostradas en los ejes coordenados y acotando de forma normalizada. Posteriormente, sube una fotografía del dibujo realizado.

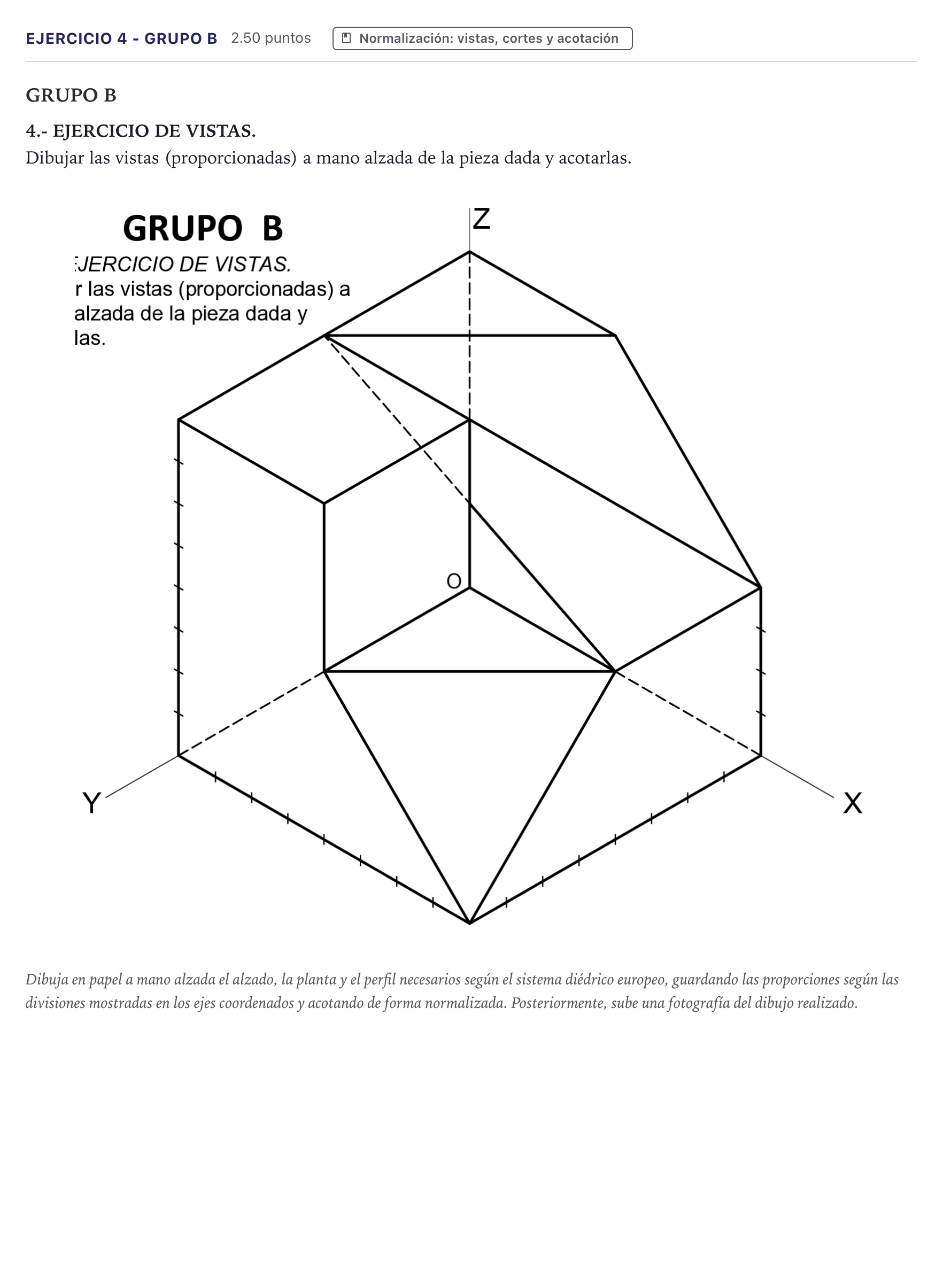

Enunciado: Ejercicio 4 - Grupo B · Dibujo técnico II PAU Canarias Julio 2021

Solución

Solución de AprenAI (no es la oficial)

4.- EJERCICIO DE VISTAS. Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas principales diédricas a mano alzada y acotación normalizada de la pieza poliédrica: 1. Vistas diédricas en correspondencia: - Alzado: Proyección donde se observa la cúspide en el eje Z, la caída de los planos triangulares y trapezoidales hacia la base y la cara frontal vertical/inclinada. - Planta: Situada en alineación vertical bajo el alzado; muestra el contorno exterior cuadrangular/trapecial y las aristas convergentes de los planos triangulares superiores e inferiores. - Perfil: Proyección lateral que aclara la inclinación de las aristas oblícuas que cortan las caras laterales del prisma base. 2. Normas de acotación: - Cotas totales (ancho, profundidad, altura total hasta la cúspide). - Cotas de posición de los vértices clave sobre los planos de referencia mediante coordenadas respecto a las caras del prisma envolvente. - Correcta separación y disposición de líneas de cota, flechas y cifras.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
