Ejercicio 3 - Grupo B · Dibujo técnico II PAU Canarias Julio 2021

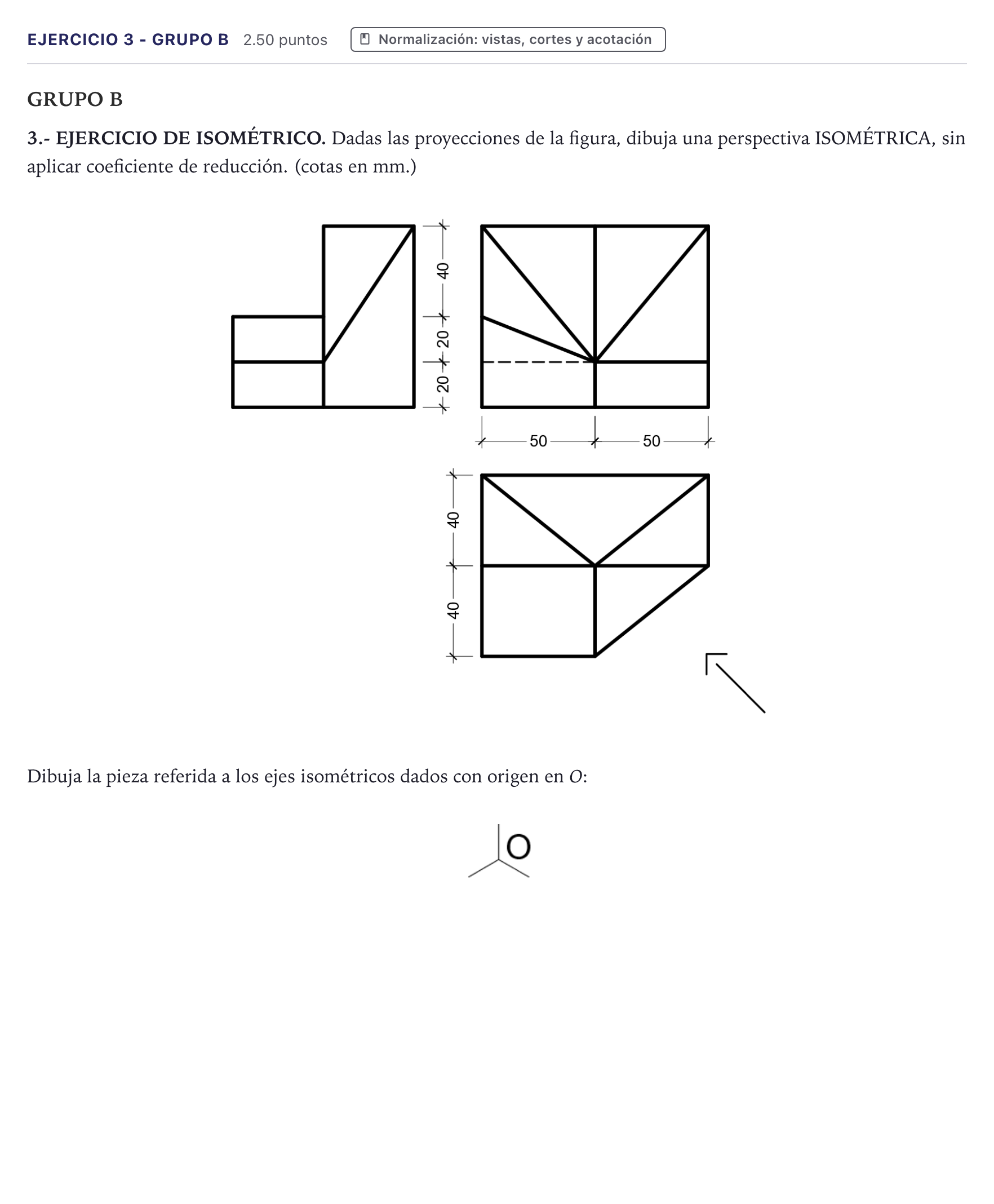

3.- EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica de la pieza a escala natural (sin reducción): - Prisma envolvente: anchura de $100\text{ mm}$ ($50 + 50\text{ mm}$), profundidad de $80\text{ mm}$ ($40 + 40\text{ mm}$) y altura total de $80\text{ mm}$ ($20 + 20 + 40\text{ mm}$). - Estructura escalonada: - Parte izquierda: escalón a cota $Z = 40\text{ mm}$ en el perfil, que se divide en una plataforma a $Z = 20\text{ mm}$ en la zona posterior. - Parte central/derecha: torre posterior de altura $Z = 80\text{ mm}$ con plano inclinado que baja desde la arista superior hasta la cota intermedia $Z = 20\text{ mm}$. - Caras piramidales/inclinadas: - Vértice central en el alzado situado en $X = 50\text{ mm}$, $Z = 20\text{ mm}$, desde el que convergen aristas hacia las esquinas superiores $(0, 80)$, $(50, 80)$ y $(100, 80)$, formando facetas triangulares reflectadas en la planta. - En la planta, chaflán oblicuo en la esquina delantera derecha que corta el bloque desde $(50, 80)$ hasta $(100, 40)$. - Representación limpia y precisa de todas las aristas vistas con línea continua gruesa.
