Ejercicio 3 - Grupo B · Dibujo técnico II PAU Canarias Junio 2022

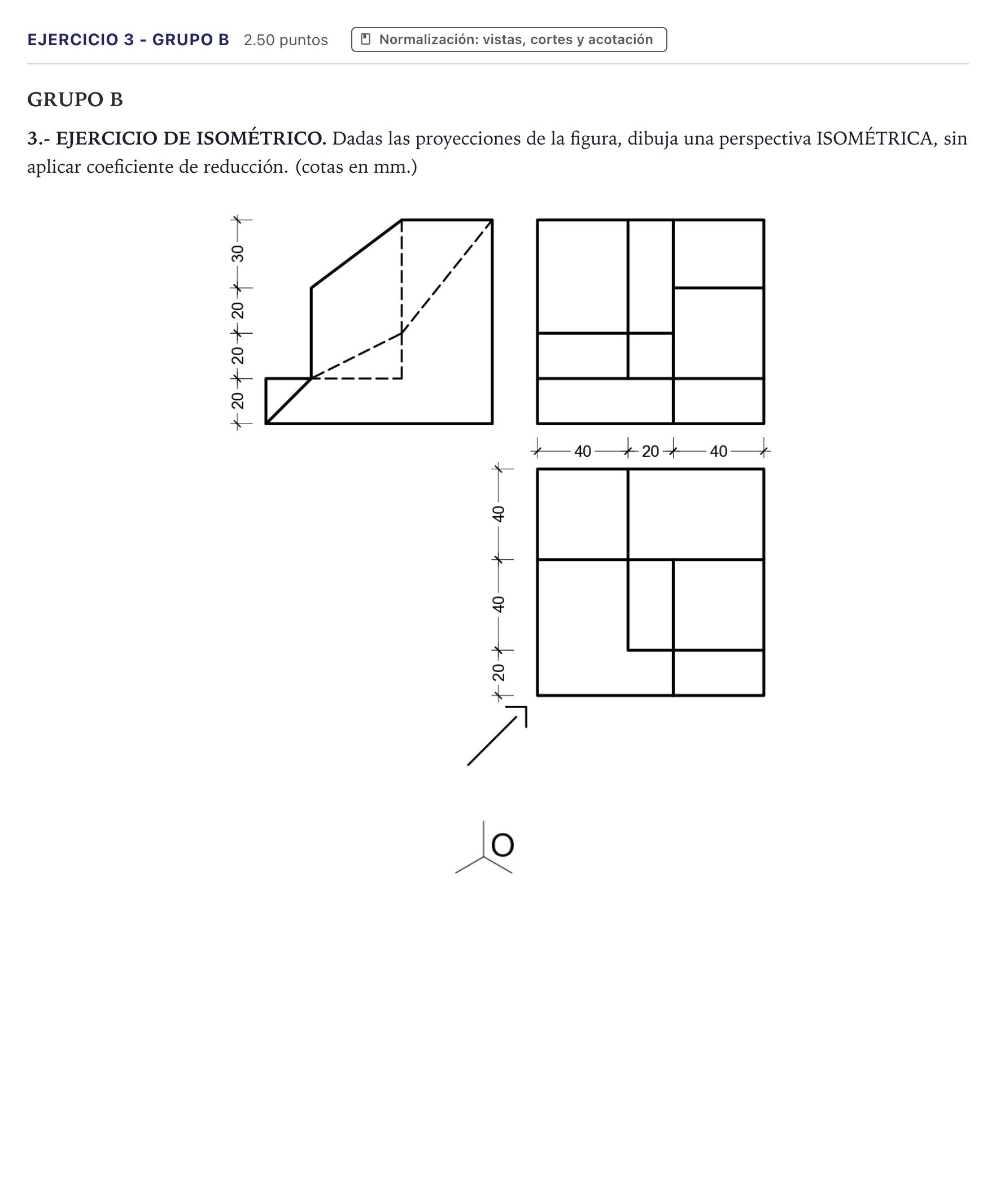

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica de la pieza construida a partir de los ejes dados con origen $O$: 1. Caja envolvente: - Anchura total (X): $40 + 20 + 40 = 100\text{ mm}$. - Profundidad total (Y): $40 + 40 + 20 = 100\text{ mm}$. - Altura total (Z): $20 + 20 + 20 + 30 = 90\text{ mm}$. 2. Definición de planos y cortes: - Escalón inferior frontal de altura $20\text{ mm}$ con rampa triangular en la esquina. - Rampa oblicua superior principal descendente visible en el perfil. - Vaciado o hendidura escalonada interna correspondiente a las líneas de trazos (ocultas) del perfil. - Plataformas horizontales y verticales a cotas $20\text{ mm}$, $40\text{ mm}$, $60\text{ mm}$ y $90\text{ mm}$ delimitadas según las divisiones de la planta. - Trazado de aristas vistas con línea continua gruesa y opcionalmente aristas ocultas con línea discontinua.
