Ejercicio 4 - Grupo A · Dibujo técnico II PAU Canarias Julio 2021

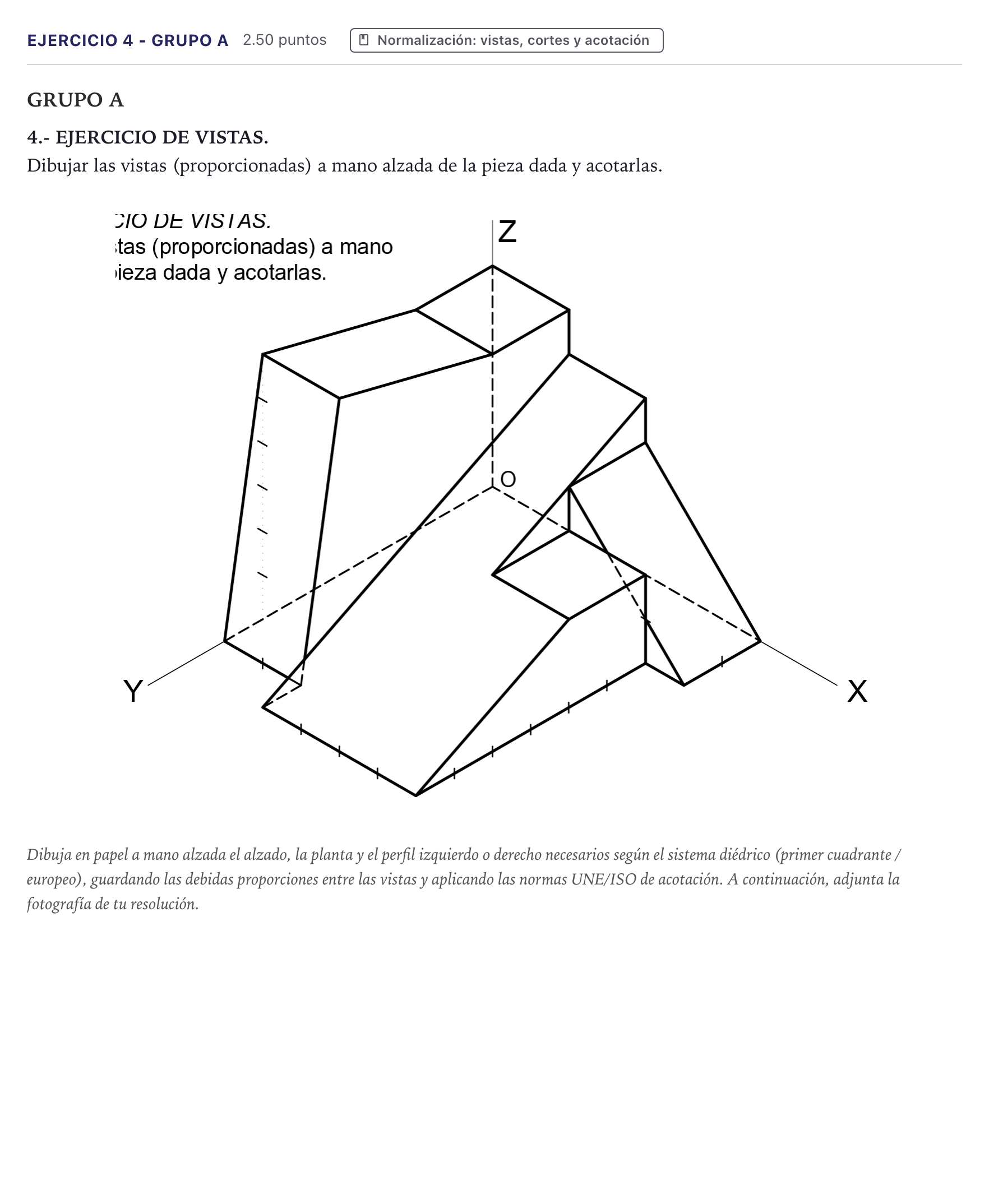

4.- EJERCICIO DE VISTAS. Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas principales diédricas de la pieza a mano alzada con proporciones correctas y acotación completa: 1. Correspondencia diédrica y vistas elegidas: - Alzado (flecha según el eje X o dirección frontal más representativa): muestra los planos inclinados escalonados, la rampa central y los quiebros de nivel. - Planta (colocada debajo del alzado): refleja el escalonamiento transversal, la plataforma horizontal superior y la transición de las rampas. - Perfil (izquierdo o derecho, según la dirección adoptada para el alzado): permite visualizar el plano inclinado principal y la altura de los diferentes descansillos y retranqueos. 2. Acotación normalizada (UNE 1-032 / ISO 129): - Cotas generales (longitud total, anchura total y altura máxima total). - Cotas de posición y dimensión de cada escalón y quiebro. - No duplicar cotas, evitar cotas sobre aristas ocultas y situar las líneas de cota a una distancia uniforme de las aristas del contorno.
