Ejercicio 4 - Grupo A · Dibujo técnico II PAU Canarias Junio 2022

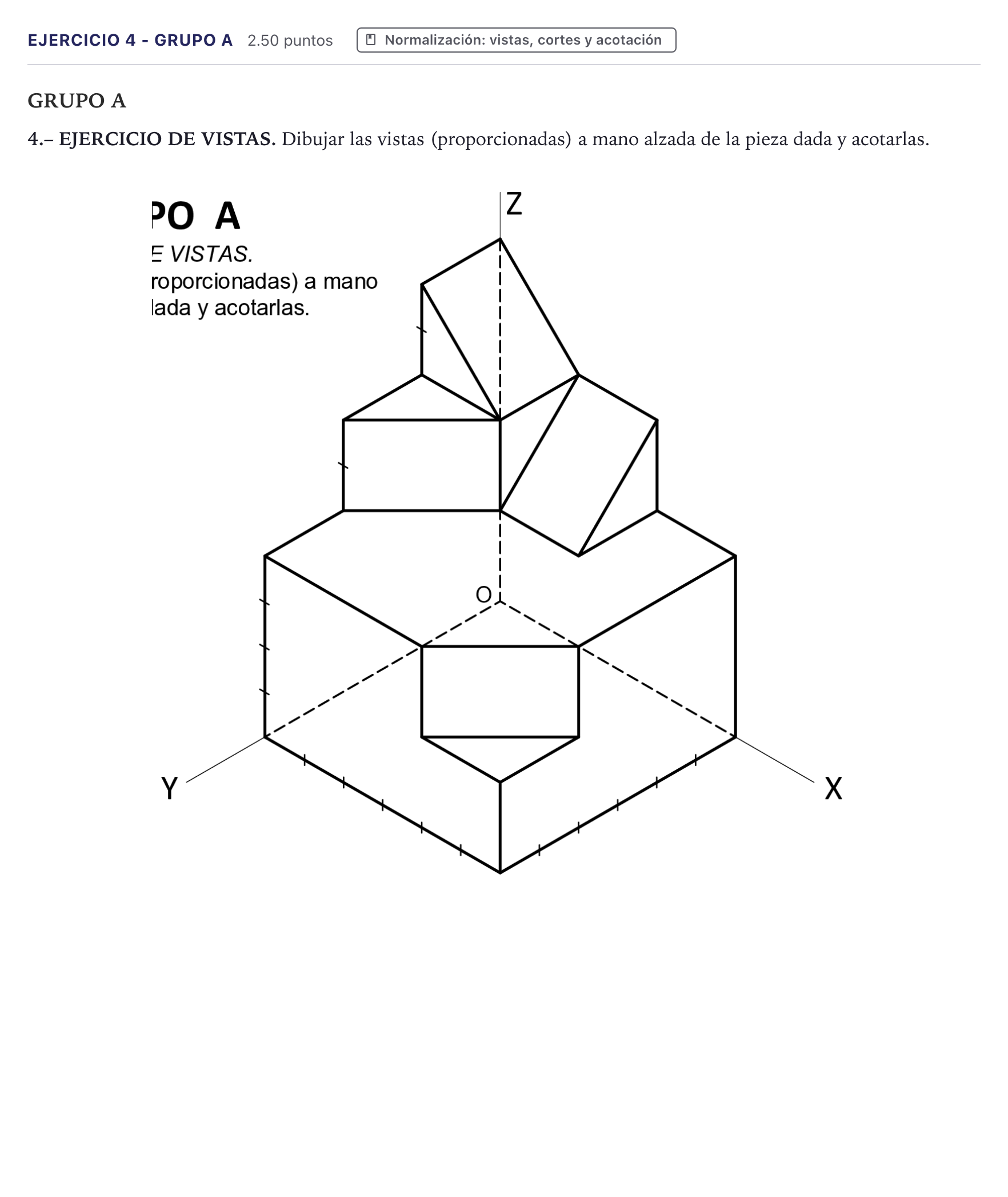

4.– Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Geometría de la pieza (origen O en la esquina trasera; 1 u = una marca de la figura): - Base: prisma de 6 (X) × 6 (Y) × 4 (Z). Su esquina delantera (6,6) lleva un corte por un plano vertical que pasa por (4,6) y (6,4), es decir, un chaflán de 2×2. Ese corte baja desde z=4 hasta z=2 y deja una cara horizontal triangular a z=2. - Cuerpo intermedio (z = 4 a 6): - Prisma vertical sobre la zona x 0–2, y 0–4, cortado por el plano vertical diagonal que une (0,4) y (2,2). - Su cara superior visible es el triángulo (0,2)–(0,4)–(2,2) a cota 6. - Rampa derecha: ocupa x 2–4, y 0–2. Su plano inclinado es z = 6 − y: está a cota 6 en y=0 y a cota 4 en y=2, con caras laterales triangulares. - Cuña superior (z = 6 a 8): ocupa x 0–2, y 0–2. Su plano inclinado es z = 8 − x: cota 8 en x=0 y cota 6 en x=2. Vistas (sistema europeo, primer diedro): alzado, planta debajo y perfil izquierdo a la derecha del alzado. - Alzado: contorno de 6 de ancho × 8 de alto con perfil escalonado: base hasta 4, cuerpo intermedio hasta 6 y cuña hasta 8. - Aparece la línea inclinada de la rampa (de cota 6 a cota 4 en 2 u). - Aparecen las líneas del chaflán de la base: horizontal a cota 2 en el tramo de 2 u y vertical de cota 2 a 4. - Planta: cuadrado de 6×6 con la esquina delantera achaflanada (2×2). - Contiene las aristas de la diagonal (0,4)–(2,2) del cuerpo intermedio. - Contiene los rectángulos de 2×2 de la rampa y de la cuña, con las aristas de sus planos inclinados. - Perfil: análogo al alzado, con las alturas 2, 4, 6 y 8, la inclinación de la cuña (de 8 a 6 en 2 u) y la del chaflán. Acotación (UNE/ISO): - Cotas totales: 6 × 6 × 8. - Altura de la base: 4. - Alturas de los escalones: 6 y 8. - Chaflán: 2 × 2 en planta y profundidad 2. - Anchos de 2 de la rampa y de la cuña, y desfases de 2 de la diagonal. - Sin cotas repetidas ni cadenas cerradas.
