Ejercicio 3 - Grupo A · Dibujo técnico II PAU Canarias Julio 2021

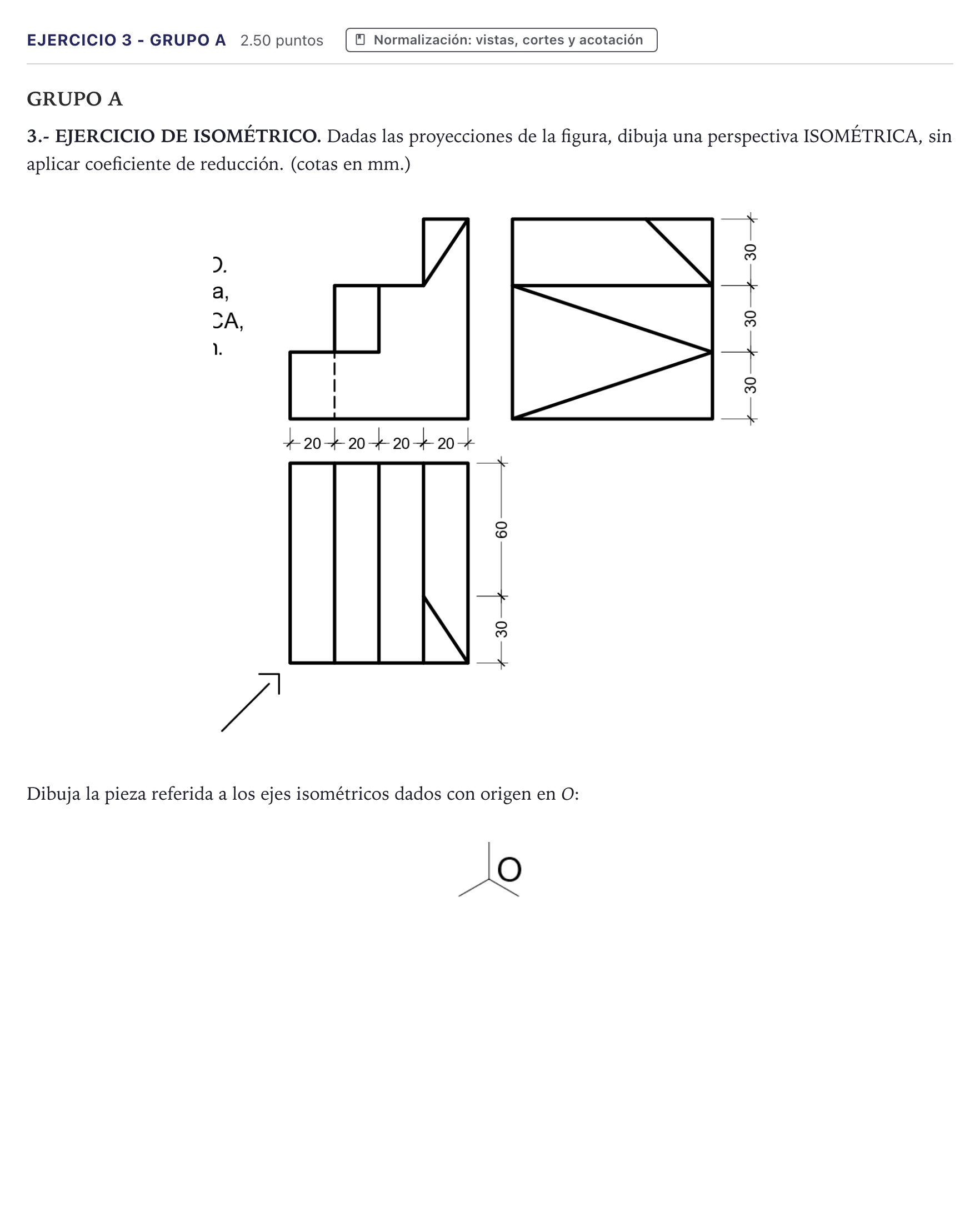

3.- EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica a escala 1:1 (sin coeficiente de reducción). Se toma X = ancho (80 mm, 4 franjas de 20 mm), Y = profundidad (90 mm, con y = 0 en la cara frontal) y Z = altura (90 mm). - Franja 1 (X 0–20): cuña. Cara frontal de 30 mm de altura; la cara superior es un plano inclinado que baja desde z = 30 en el frente (y = 0) hasta z = 0 en el fondo (y = 90). - Franja 2 (X 20–40): cara superior inclinada que sube desde z = 30 en el frente hasta z = 60 en el fondo. - Franja 3 (X 40–60): prisma recto de 60 mm de altura en toda la profundidad. - Franja 4 (X 60–80): prisma de 90 mm de altura en toda la profundidad. Se le quita la esquina superior delantera izquierda, el vértice (60, 0, 90), mediante un plano triangular de vértices (80, 0, 90), (60, 30, 90) y (60, 0, 60). - Las aristas vistas se trazan con línea continua gruesa.
