Ejercicio 4 - Grupo B · Dibujo técnico II PAU Canarias Junio 2021

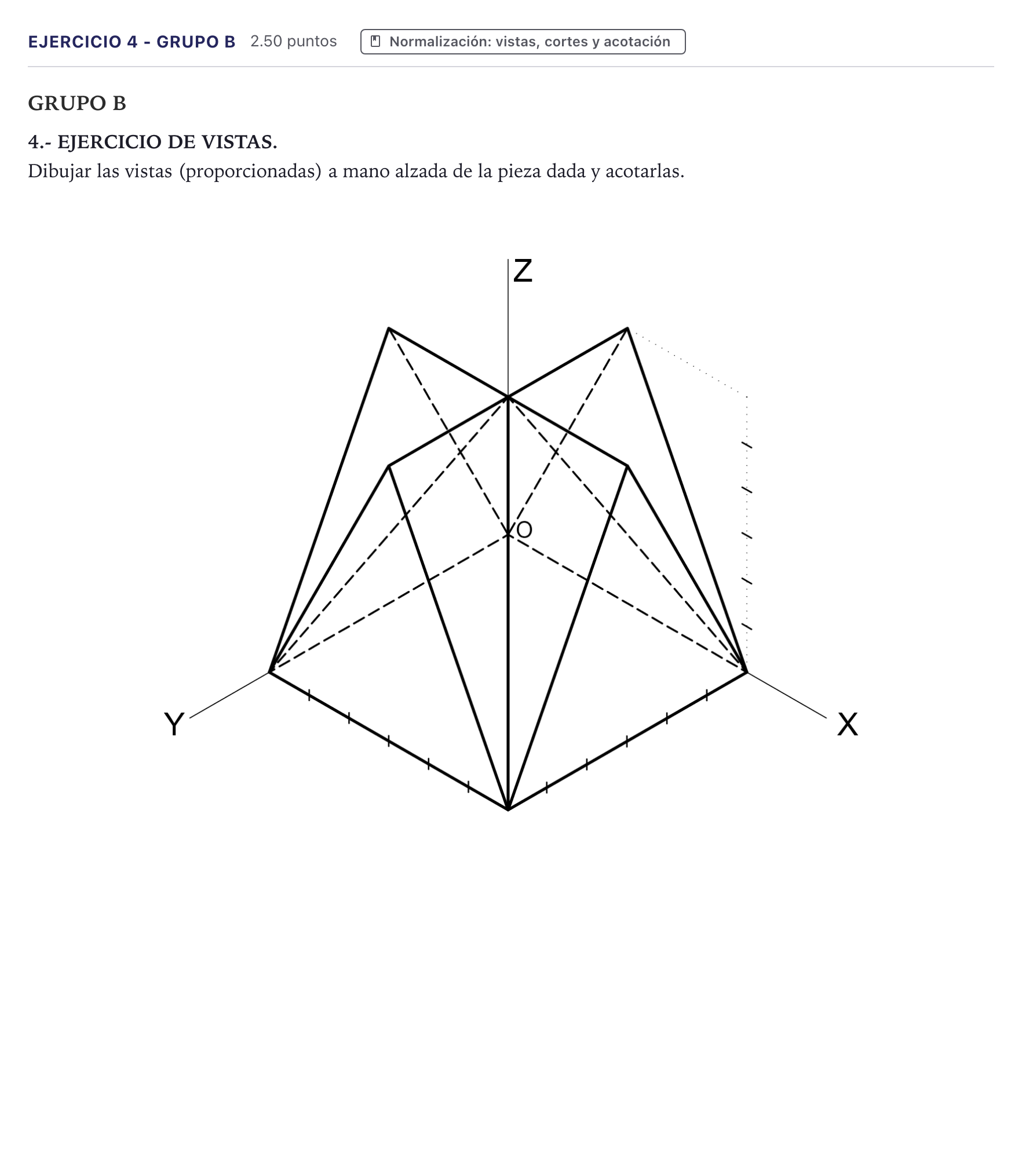

4.- EJERCICIO DE VISTAS. Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas normalizadas (sistema europeo) y acotación: 1. Elección y trazado de vistas: - Alzado: Muestra la simetría de la pieza, con los dos picos superiores a la altura máxima (6), las aristas inclinadas que bajan hasta las esquinas de la base y las aristas traseras ocultas en línea de trazos. - Planta: Contorno cuadrado de la base de $6\times 6$, con las aristas que convergen hacia los vértices superiores situados en los puntos medios (a 3 unidades) y hacia el vértice central. Ejes de simetría con línea de trazo y punto. - Perfil: Muestra las pendientes de las caras inclinadas y los vértices superiores a altura 6, con las aristas ocultas en trazos. 2. Correspondencia geométrica: - Mantener la alineación entre alzado, planta y perfil (mismo ancho entre alzado y planta, misma altura entre alzado y perfil, mismo fondo entre planta y perfil). - Reflejar la simetría mediante ejes (trazo largo y punto). 3. Acotación (normas UNE): - Cotas totales: ancho 6, fondo 6, altura 6. - Cotas de posición de los vértices superiores (3 desde la arista de la base, es decir, centrados en el lado). - Uso de los ejes de simetría para evitar cotas redundantes.
