Ejercicio 3 - Grupo B · Dibujo técnico II PAU Canarias Junio 2021

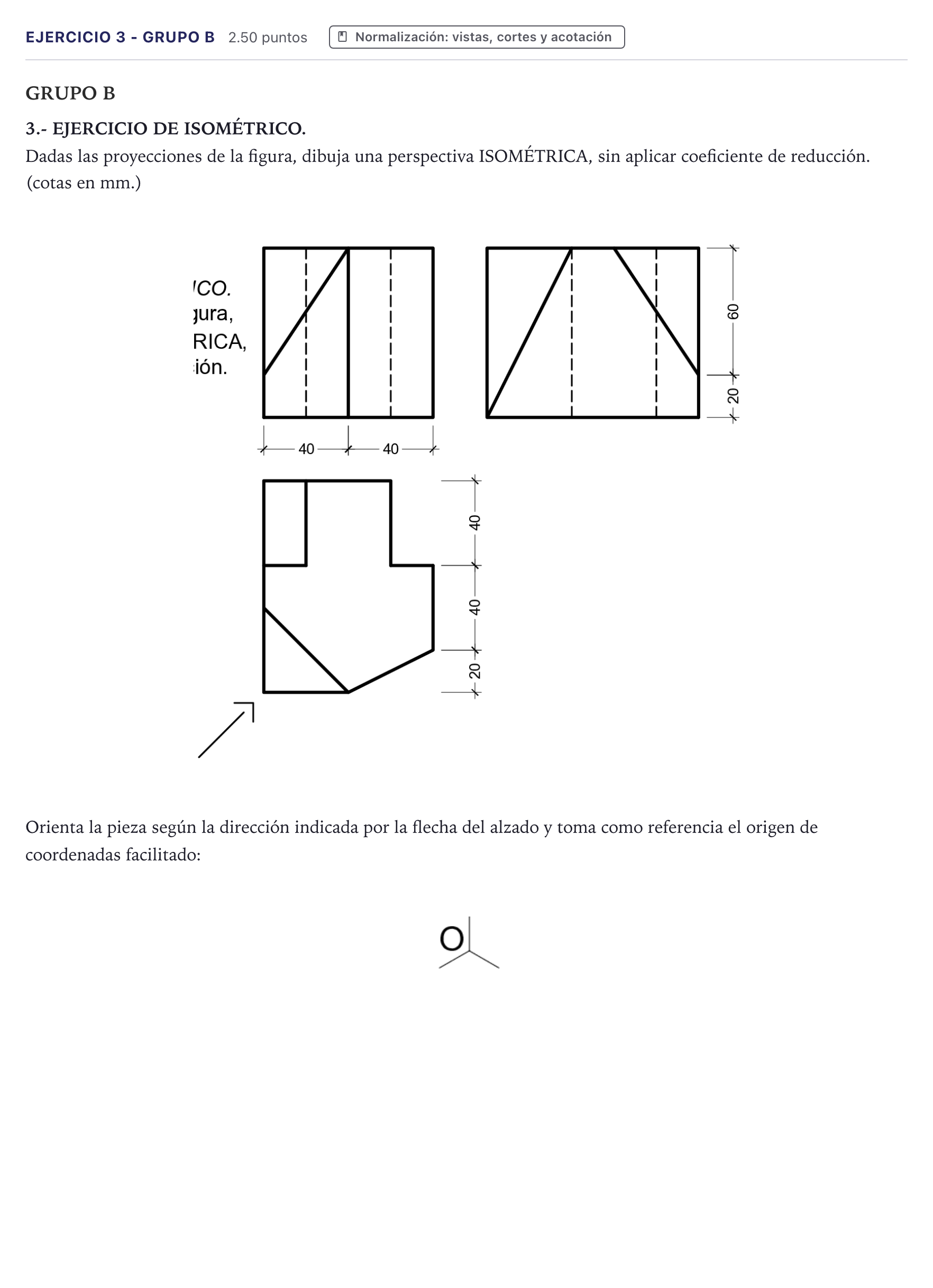

3.- EJERCICIO DE ISOMÉTRICO. Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en mm.)

Solución: Perspectiva isométrica a escala 1:1 (sin reducción). Se toma x = anchura (izq.→dcha. del alzado), y = profundidad (desde la cara frontal) y z = altura, con origen en la esquina anterior-izquierda-inferior. - Prisma envolvente: $80\times 100\times 80$ mm (ancho $40+40$, fondo $20+40+40$, alto $20+60$). - Rebaje posterior derecho: se elimina un prisma de $20\times 40$ mm en planta (x de 60 a 80, y de 60 a 100) en toda la altura. - Chaflán vertical anterior derecho: plano vertical que une el punto (40, 0) con el punto (80, 20) de la planta, en toda la altura de 80 mm. - Corte oblicuo anterior izquierdo: plano inclinado que pasa por los puntos (0, 0, 20), (40, 0, 80) y (0, 40, 80). Elimina un tetraedro de la esquina y deja una cara triangular inclinada. - Rampa posterior izquierda: en la franja x de 0 a 20 y y de 60 a 100, la cara superior es un plano inclinado que baja desde z = 80 (en y = 60) hasta z = 0 (en y = 100). Queda limitada por una pared vertical triangular en x = 20. - El resto de la cara superior queda a z = 80. Se dibujan las aristas vistas en trazo grueso.
