Ejercicio 4 - Grupo A · Dibujo técnico II PAU Canarias Junio 2021

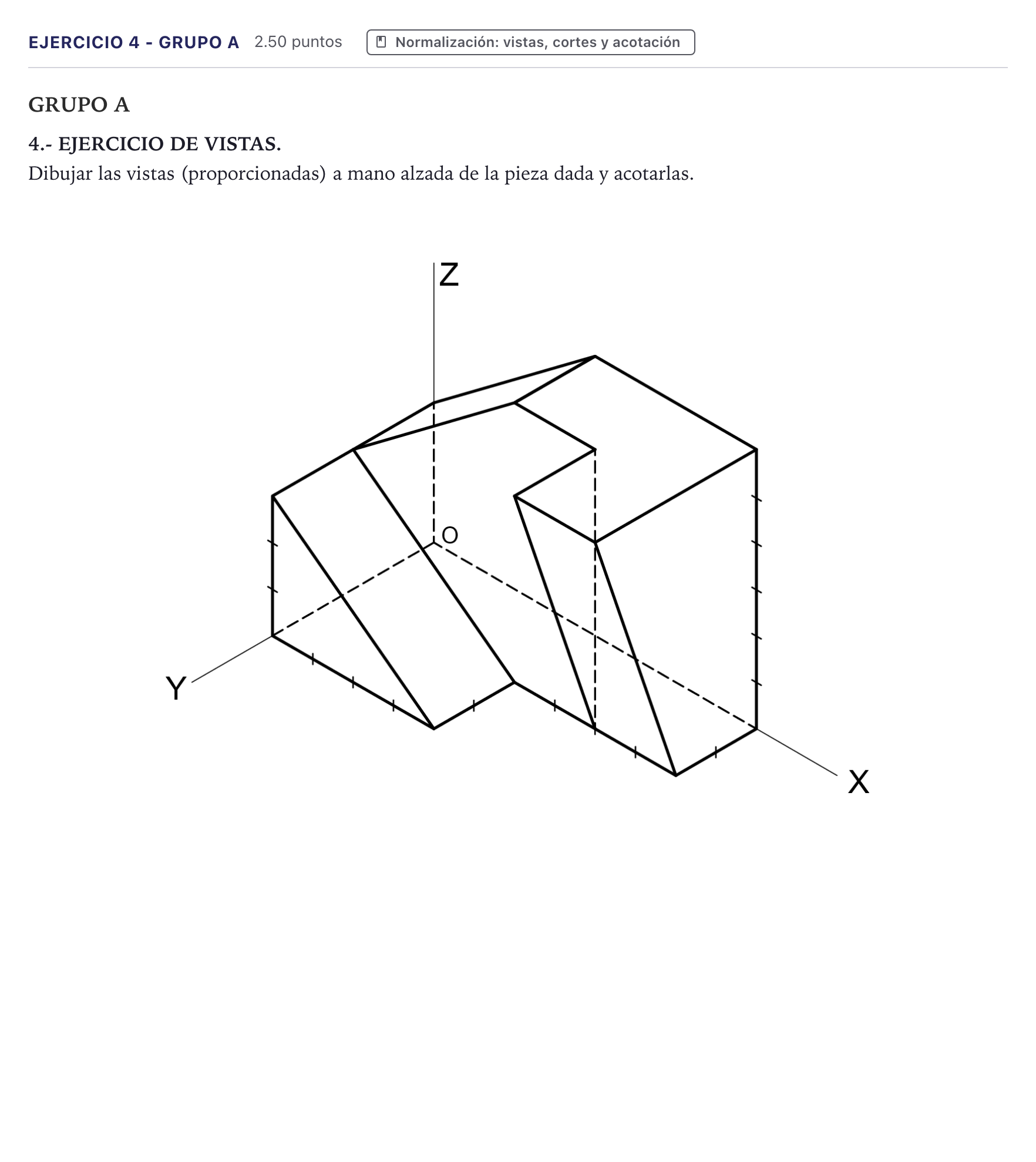

4.- EJERCICIO DE VISTAS. Dibujar las vistas (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Lectura de la pieza (1 módulo = separación entre marcas; origen O; X largo, Y fondo, Z altura): - Envolvente total: 8 (X) × 4 (Y) × 6 (Z). - Zona izquierda (x = 0 a 4): - La cara lateral x = 0 es un rectángulo de 4 × 3. - En la franja y = 0 a 2 hay un tejado inclinado que sube de z = 3 (x = 0) a z = 6 (x = 4). - En la franja y = 2 a 4 hay un chaflán que baja de z = 3 (x = 0) a z = 0 (x = 4). - Bloque derecho (x = 4 a 8): - Cara superior horizontal a z = 6. - Entre x = 4 y 6 solo ocupa y = 0 a 2, lo que deja un entrante de 2 × 2 abierto hasta el suelo en x = 4–6, y = 2–4. - Entre x = 6 y 8 tiene una cara frontal inclinada: arriba llega a y = 4 (z = 6) y abajo a y = 2 (z = 0). - La huella en el suelo es: x 0–4 con y 0–4, y x 4–8 con y 0–2. Alzado (mirando desde +Y): - Contorno: (0,0)–(8,0)–(8,6)–(4,6)–(0,3)–(0,0); el lado superior izquierdo es la línea inclinada del tejado. - Arista vista del chaflán, de (0,3) a (4,0). - Línea vertical vista en x = 6, de z = 0 a z = 6 (borde de la cara inclinada). Planta (desde arriba): - Contorno de 8 × 4 con una muesca de 2 × 2 en x = 4–6, y = 2–4. - Línea vista en y = 2, de x = 0 a 4 (arista tejado/chaflán). - Línea vista en x = 4, de y = 0 a 2 (encuentro del tejado con la cara superior). - Línea vista en x = 6, de y = 2 a 4. - Línea oculta en y = 2, de x = 6 a 8 (arista inferior de la cara inclinada). Perfil izquierdo (desde −X, colocado a la derecha del alzado en el sistema europeo): - Contorno 4 × 6 con una muesca triangular de vértices (y,z) = (4,3), (3,3) y (4,6). - Línea vista z = 3, de y = 0 a 3. - Línea vista y = 2, de z = 3 a 6 (arista del tejado). - Tramo oculto de la cara inclinada, de (3,3) a (2,0), en trazos. Acotación (UNE-EN ISO 129): - Cotas totales: 8, 4 y 6. - Altura del lado izquierdo: 3. - Proyecciones del tejado: 4 en horizontal y 3 en vertical. - Chaflán: 4 × 3, con ancho 2. - Entrante: 2 × 2, situado a 4 del origen. - Tramos de 2 en X (4–6 y 6–8) y fondo de 2 en la base del bloque derecho. - Cada cota se coloca una sola vez, en la vista donde mejor se ve, sin cruces ni redundancias.
