Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2022
Tema: Sistema diédrico: poliedros y secciones planas · Del examen Ordinaria (2022)
Enunciado

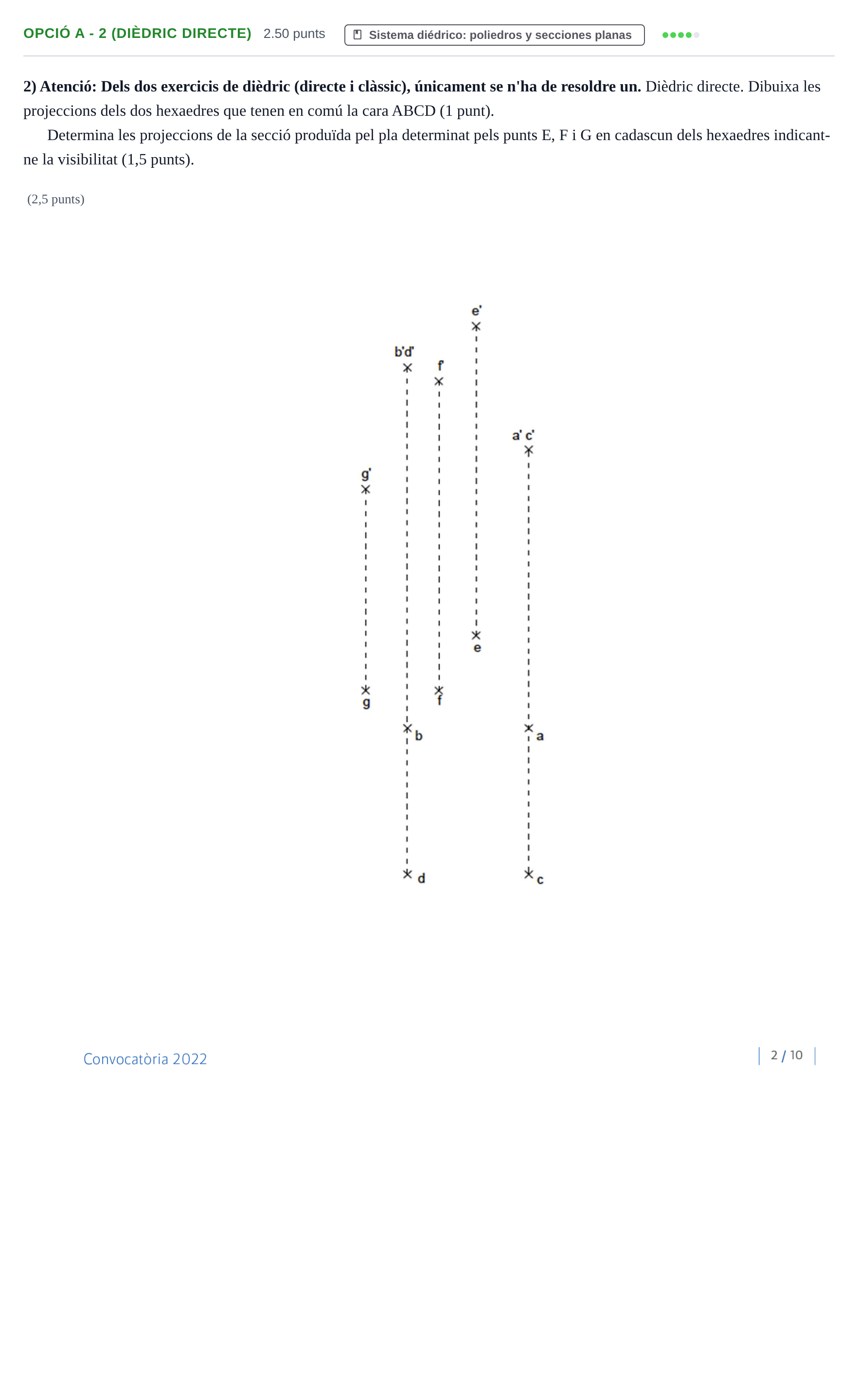

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric directe. Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD (1 punt).
Determina les projeccions de la secció produïda pel pla determinat pels punts E, F i G en cadascun dels hexaedres indicant-ne la visibilitat (1,5 punts).
(2,5 punts)
Solución
Según los criterios oficiales de corrección
Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD i determina les projeccions de la secció produïda pel pla determinat pels punts E, F i G indicant-ne la visibilitat.
Solución:
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
