Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2022

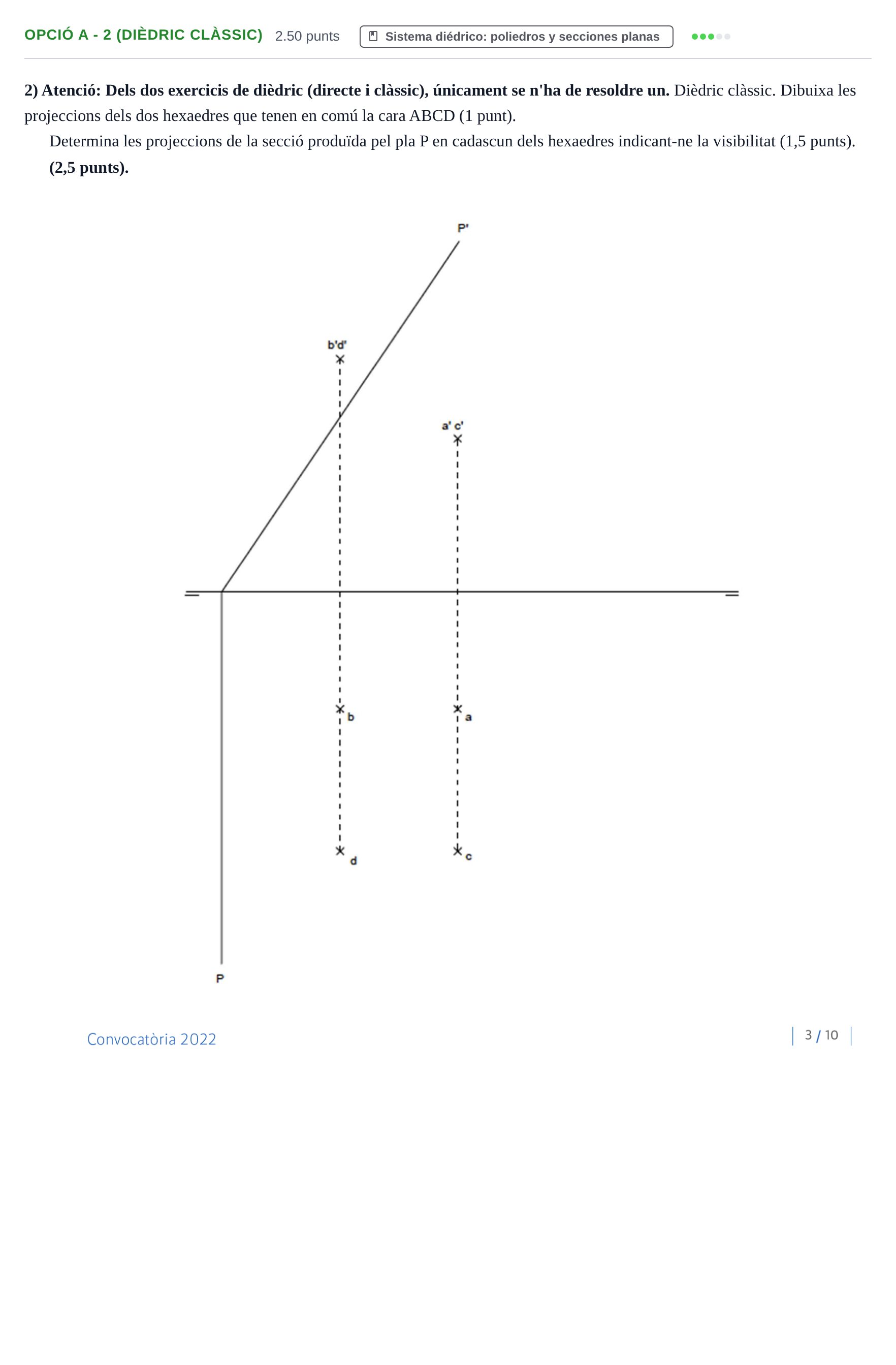

Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD i determina les projeccions de la secció produïda pel pla P en cadascun dels hexaedres indicant-ne la visibilitat.

Solución: Resolució gràfica de les projeccions dels dos hexaedres i la secció plana produïda pel pla projectant $P$: 1. Projecció dels dos hexaedres (1 punt): A partir de la cara comuna $ABCD$, es dibuixen les arestes perpendiculars a aquesta cara cap a ambdós costats, obtenint dos cubs adossats per la cara $ABCD$. En projecció vertical, les arestes que parteixen de $b'd'$ i $a'c'$ es projecten perpendicularment al segment $b'd'-a'c'$. En projecció horitzontal, es traslladen les cotes i amplades corresponents, indicant les arestes vistes i ocultes. 2. Secció produïda pel pla P (1,5 punts): Atès que el pla $P$ és projectant vertical, els punts d'intersecció de les arestes amb el pla s'obtenen de manera directa sobre la traça $P'$. Després es projecten verticalment cap a la projecció horitzontal sobre les arestes corresponents per determinar el polígon de la secció i la seva visibilitat.
