Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2021

Tema: Sistema diédrico: poliedros y secciones planas · Del examen Extraordinaria (2021)

Enunciado

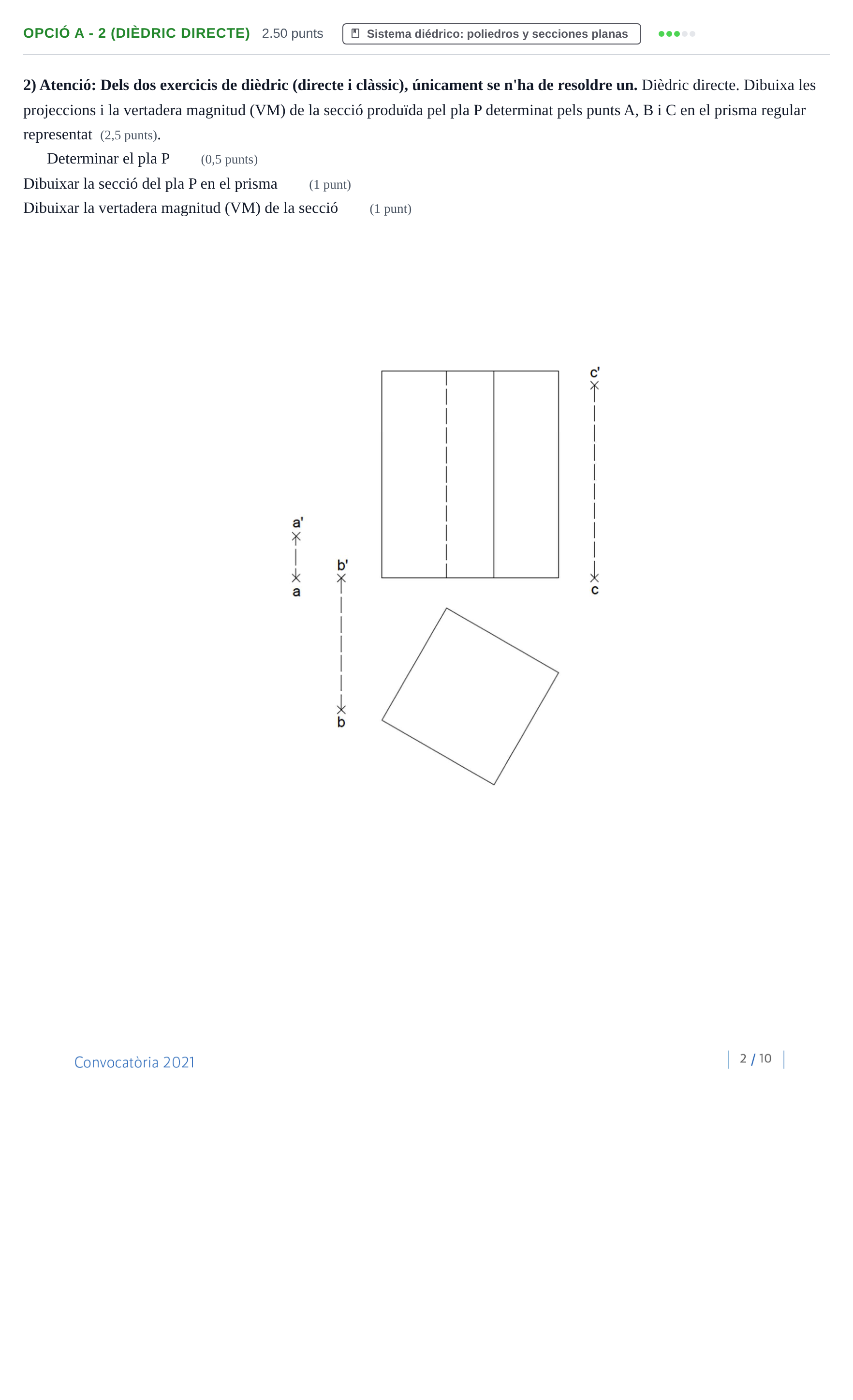

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric directe. Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P determinat pels punts A, B i C en el prisma regular representat (2,5 punts).

Determinar el pla P (0,5 punts)

Dibuixar la secció del pla P en el prisma (1 punt)

Dibuixar la vertadera magnitud (VM) de la secció (1 punt)

Enunciado: Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2021

Solución

Según los criterios oficiales de corrección

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P determinat pels punts A, B i C en el prisma regular representat.

Solución: - Determinació del pla P (0,5 punts): Definició del pla mitjançant les rectes que uneixen els punts AA, BB i CC. - Secció en el prisma (1 punt): Intersecció de les arestes verticals del prisma amb el pla PP, determinant els vèrtexs del polígon de la secció en projecció vertical i horitzontal, diferenciant línies vistes i ocultes. - Vertadera magnitud de la secció (1 punt): Abatiment del pla PP que conté la secció per obtenir la seva vertadera magnitud plana quadrilàtera.
