Ejercicio Opció A - Exercici 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Extraordinaria 2022
Tema: Sistema diédrico: poliedros y secciones planas · Del examen Extraordinaria (2022)
Enunciado

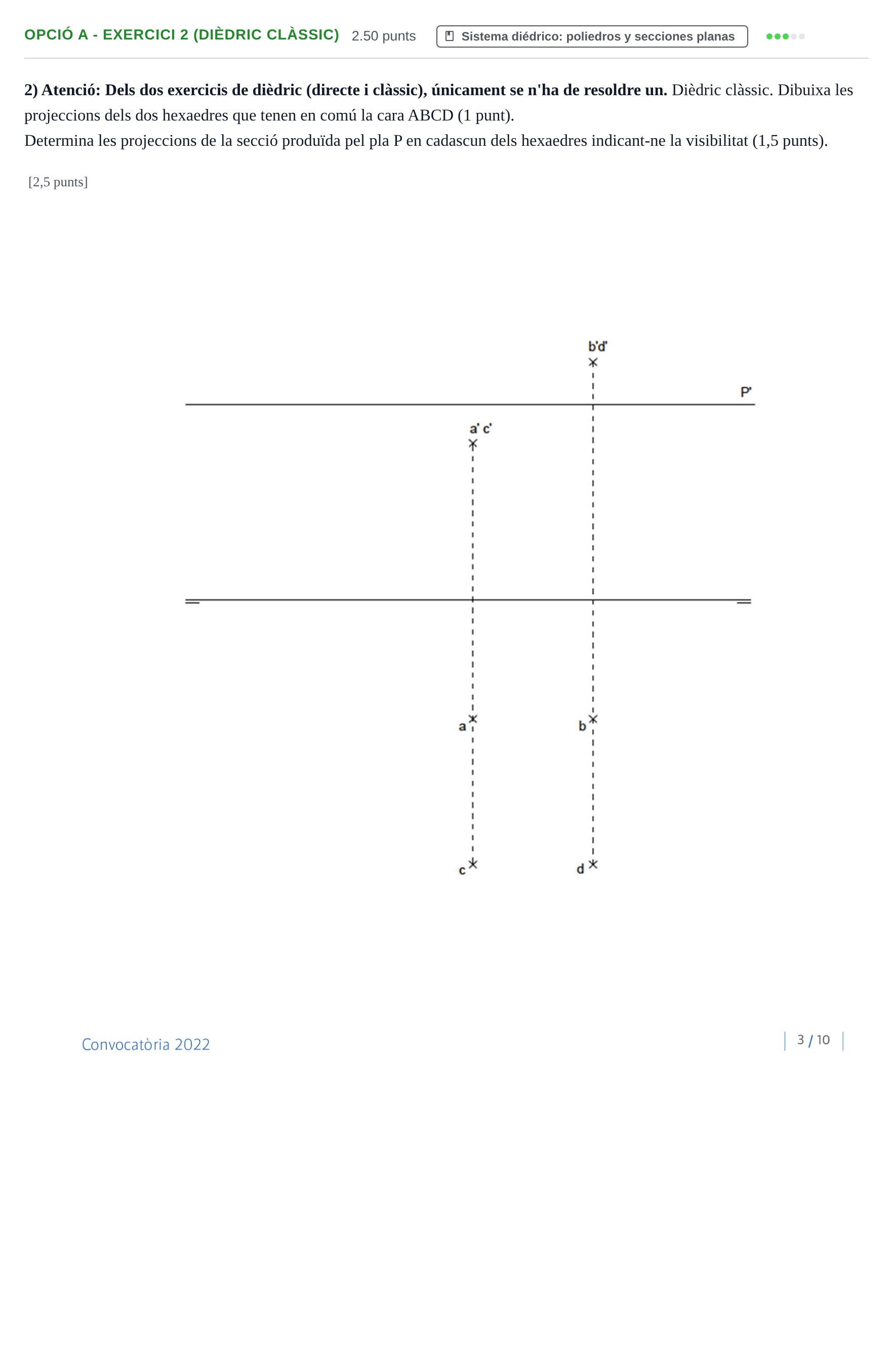

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric clàssic. Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD (1 punt).
Determina les projeccions de la secció produïda pel pla P en cadascun dels hexaedres indicant-ne la visibilitat (1,5 punts).
[2,5 punts]
Solución
Según los criterios oficiales de corrección
Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD i determina les projeccions de la secció produïda pel pla P en cadascun dels hexaedres indicant-ne la visibilitat.
Solución: Projeccions verticals i horitzontals dels dos hexaedres adossats per la cara comuna ABCD, i traçat de la secció plana produïda pel pla projectant vertical o pla paral·lel a la línia de terra P.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
