Ejercicio Opció A - Exercici 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2022

Tema: Sistema diédrico: poliedros y secciones planas · Del examen Extraordinaria (2022)

Enunciado

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric directe. Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD (1 punt).

Determina les projeccions de la secció produïda pel pla determinat pels punts E, F i G en cadascun dels hexaedres indicant-ne la visibilitat (1,5 punts).

[2,5 punts]

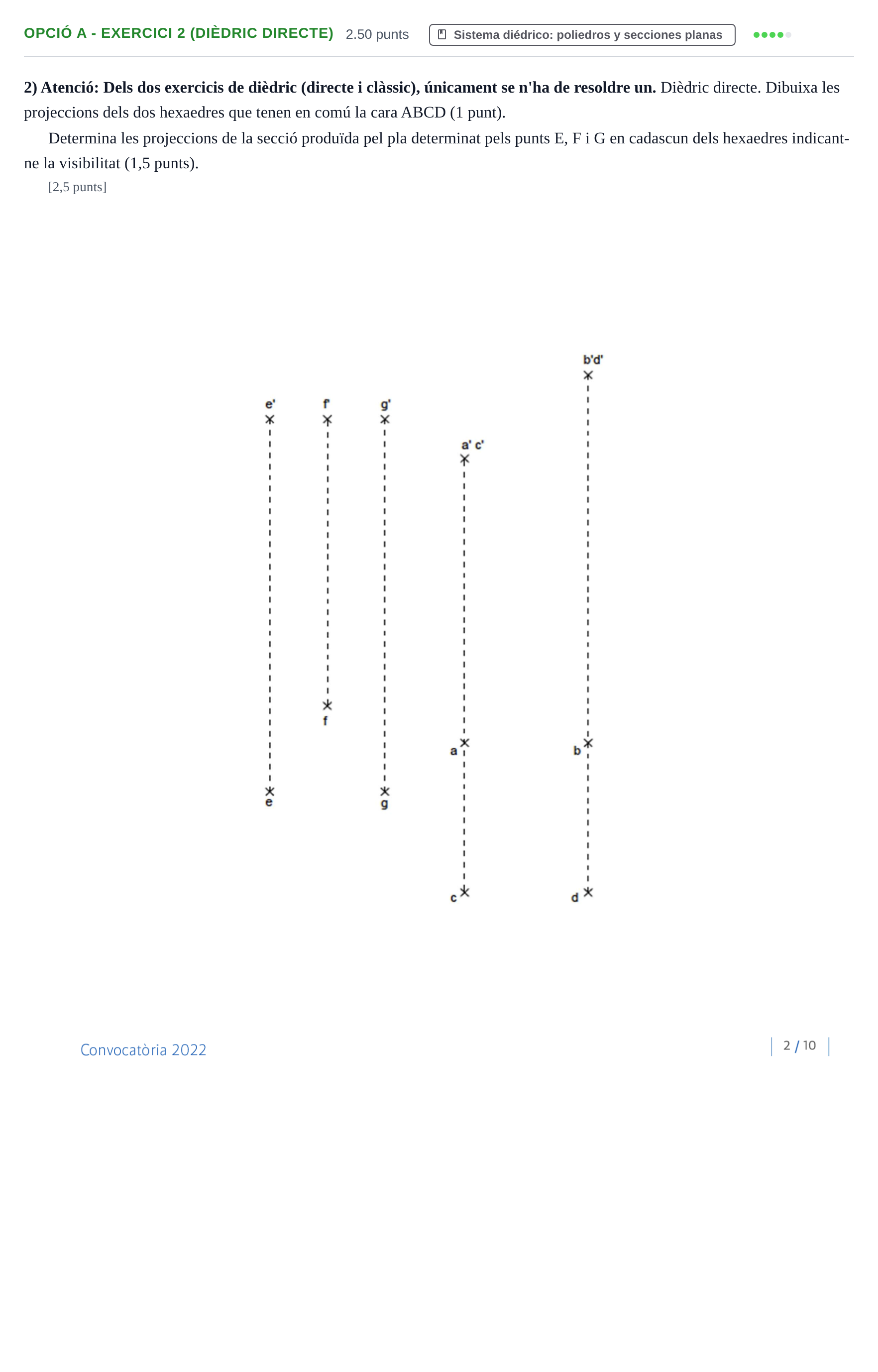

Enunciado: Ejercicio Opció A - Exercici 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2022

Solución

Según los criterios oficiales de corrección

Dibuixa les projeccions dels dos hexaedres que tenen en comú la cara ABCD (1 punt). Determina les projeccions de la secció produïda pel pla determinat pels punts E, F i G en cadascun dels hexaedres indicant-ne la visibilitat (1,5 punts).

Solución: Resolució gràfica en sistema dièdric directe: - Representació de les dues projeccions dels dos cubs que comparteixen la cara ABCDABCD. - Determinació de les projeccions de la secció plana produïda pel pla EFGEFG a cadascun dels cubs, diferenciant les arestes vistes i ocultes.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
