Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Extraordinaria 2021

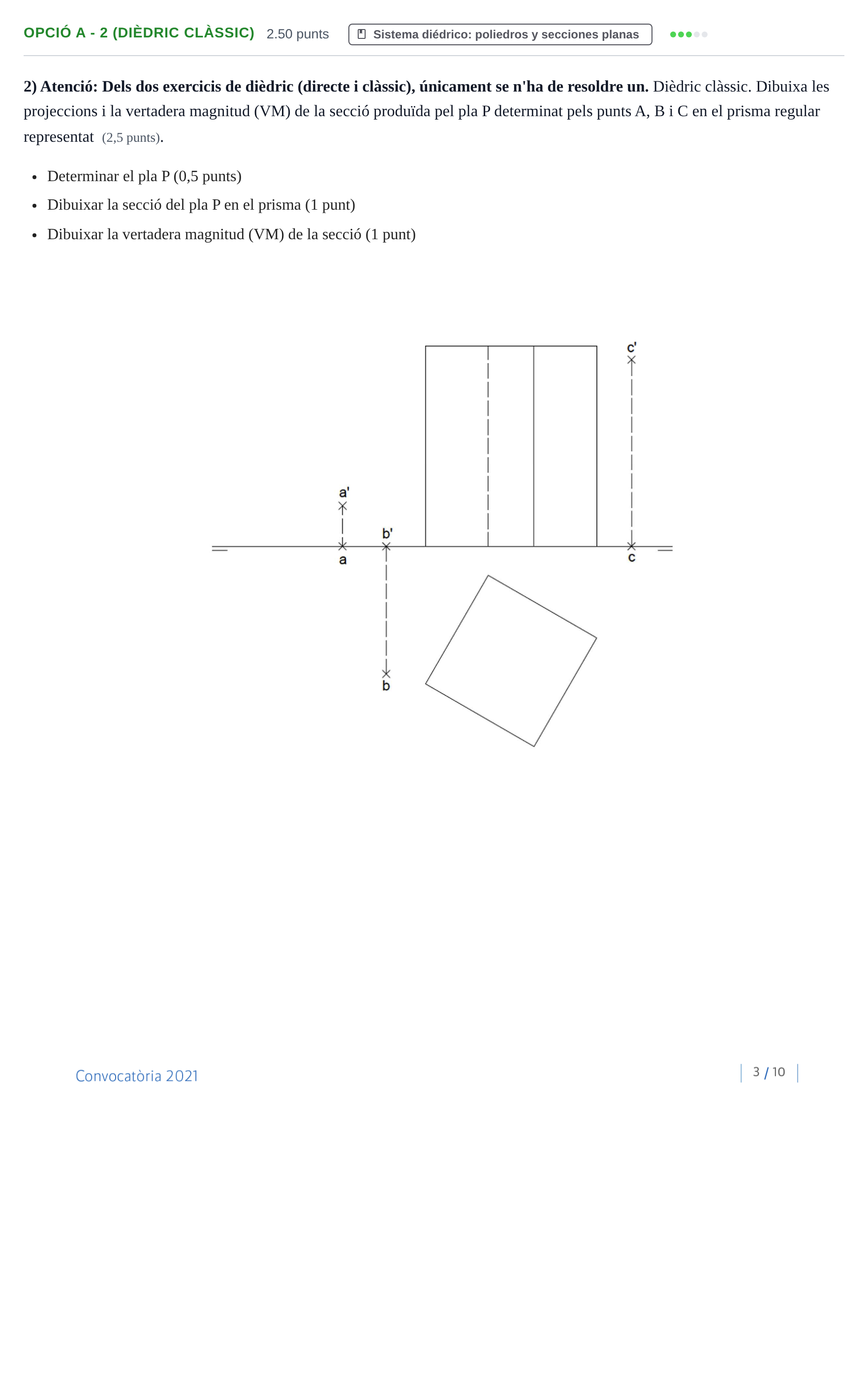

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P determinat pels punts A, B i C en el prisma regular representat.

Solución: Resolució gràfica en dièdric clàssic: 1. Traçat del pla P: Determinació de les traces $P$ i $P'$ a partir dels punts donats $A$, $B$ i $C$. 2. Projeccions de la secció: En projecció horitzontal la secció coincideix amb el contorn de la base del prisma (ja que les arestes són verticals). En projecció vertical s'obté la cota de cada vèrtex de la secció sobre les arestes verticals del prisma utilitzant rectes del pla $P$, tenint en compte les arestes vistes (línia contínua) i ocultes (línia discontínua). 3. Vertadera magnitud (VM): Abatiment del pla $P$ (i dels vèrtexs de la secció) sobre el pla horitzontal de projecció prenent la traça $P$ com a xarnera, obtenint el polígon de la secció en verdadera magnitud.
