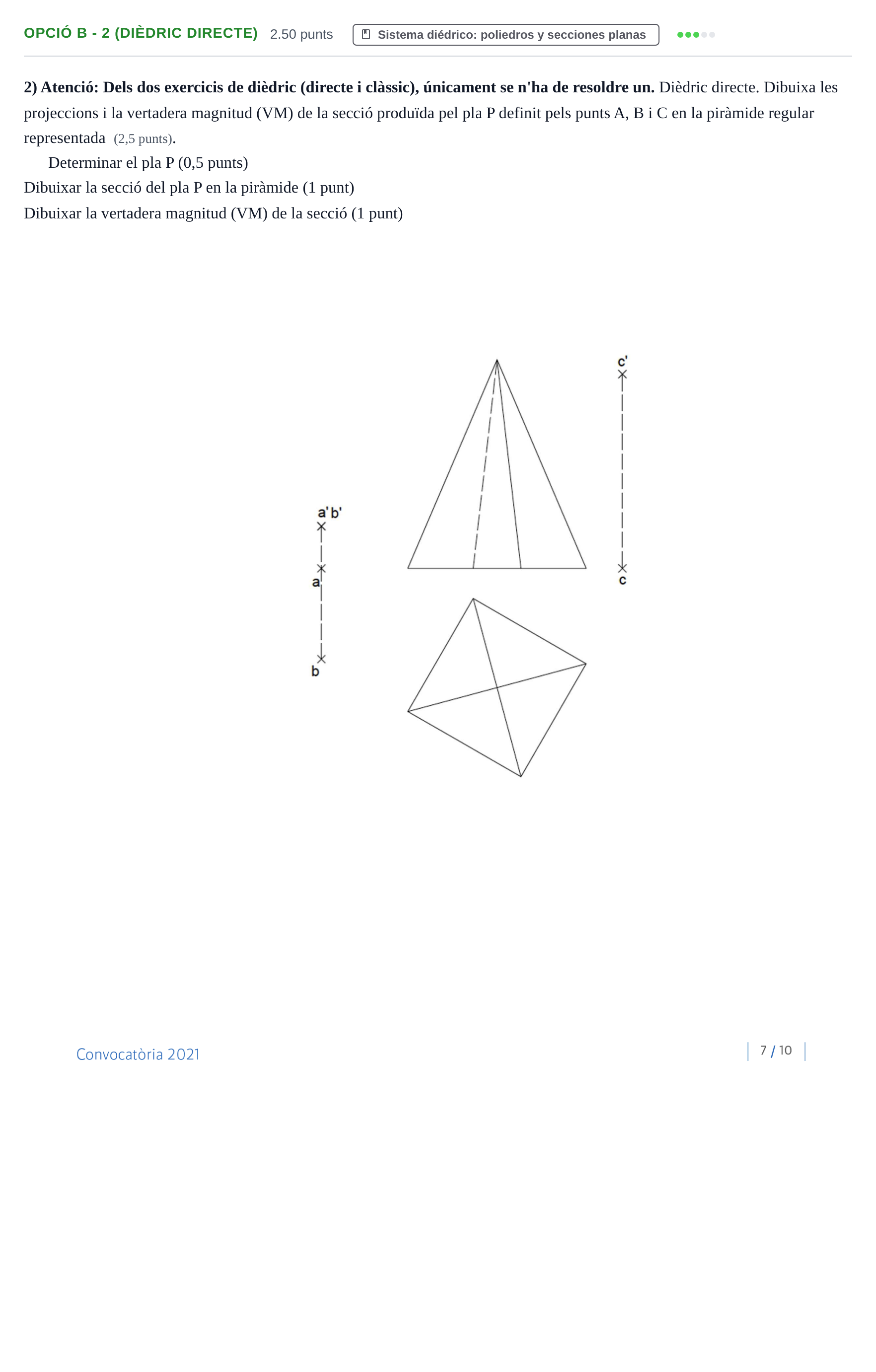

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric directe. Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P definit pels punts A, B i C en la piràmide regular representada (2,5 punts).

Determinar el pla P (0,5 punts)

Dibuixar la secció del pla P en la piràmide (1 punt)

Dibuixar la vertadera magnitud (VM) de la secció (1 punt)

Enunciado: Ejercicio Opció B - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2021

Solución

Según los criterios oficiales de corrección

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P definit pels punts A, B i C en la piràmide regular representada

Solución: - Pla P (0,5 punts): Determinat a partir de les rectes que uneixen els punts A, B i C. En tenir a′a' i b′b' la mateixa cota, la recta AB és una recta horitzontal del pla. - Secció (1 punt): Determinació dels punts d'intersecció del pla amb les arestes de la piràmide i unió en projecció horitzontal i vertical. - Vertadera magnitud (1 punt): Abatiment del pla de secció per obtenir la forma i dimensions reals del polígon de la secció.
