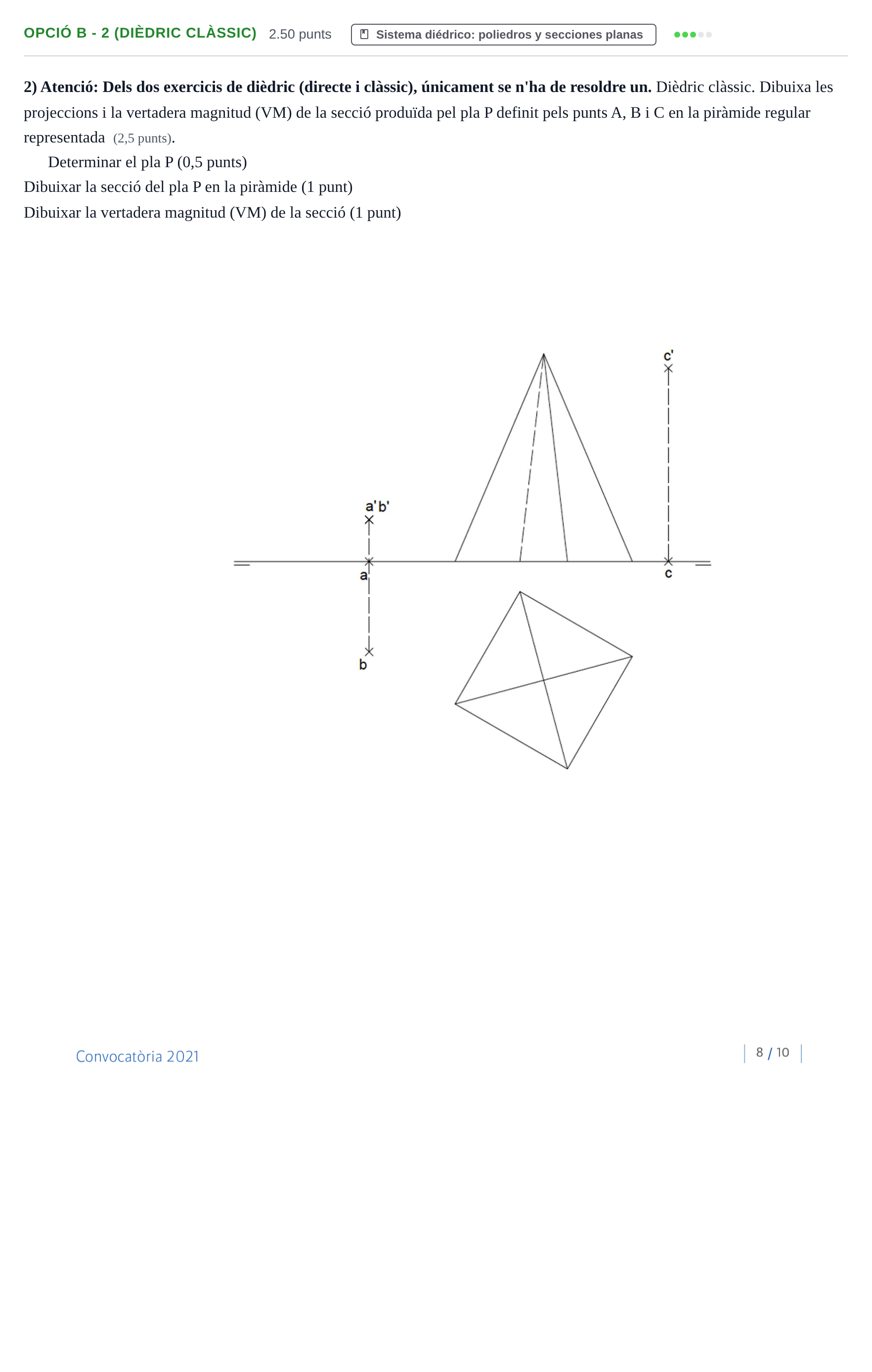

Ejercicio Opció B - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Extraordinaria 2021

Dièdric clàssic: Determinar el pla P, dibuixar la secció produïda en la piràmide i la seva vertadera magnitud (VM).

Solución: - Determinació del pla P (0,5 punts): Els punts $A$, $B$ i $C$ defineixen un pla projectant vertical (de cantell), on la traça vertical $P'$ passa per les projeccions verticals $a'=b'$ i $c'$, i la traça horitzontal $P$ és perpendicular a la línia de terra. - Dibuix de la secció (1 punt): En ser $P$ projectant vertical, la secció en projecció vertical es troba directament sobre la traça $P'$, tallant les arestes de la piràmide. Es projecten aquests punts de tall sobre la projecció horitzontal de les arestes corresponents per obtenir el polígon de la secció en planta. - Vertadera magnitud de la secció (1 punt): S'abat el pla $P$ (per exemple, sobre el pla horitzontal o vertical de projecció) portant els vèrtexs de la secció per obtenir la seva vertadera magnitud.
