Ejercicio Opció B - 2 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Tema: Sistema diédrico: poliedros y secciones planas · Del examen Extraordinaria (2023)

Enunciado

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un.

Opció en dièdric directe: Dibuixau les projeccions d'una piràmide regular de base quadrada, sabent que els punts A, B, C són tres dels quatre vèrtexs de la seva base i el punt V és el vèrtex superior (1 punt). Determinau les projeccions de la secció produïda pel pla definit pels punts E, F, G en la piràmide, indicant la visibilitat (1,5 punts). [2,5 punts]

Opció en dièdric clàssic: Dibuixau les projeccions d'una piràmide regular de base quadrada, sabent que els punts A, B, C són tres dels quatre vèrtexs de la seva base i el punt V és el vèrtex superior (1 punt). Determinau les projeccions de la secció produïda pel pla P en la piràmide, indicant la visibilitat (1,5 punts). [2,5 punts]

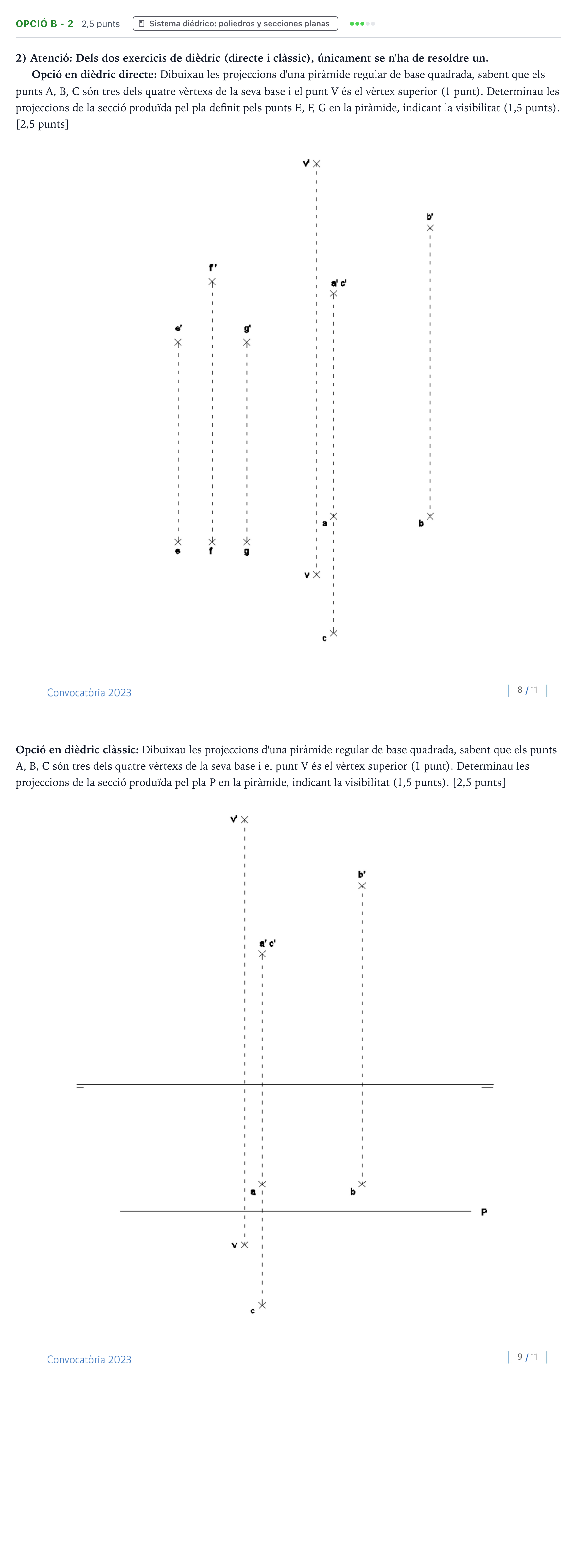

Enunciado: Ejercicio Opció B - 2 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuixau les projeccions d'una piràmide regular de base quadrada i determinau les projeccions de la secció produïda pel pla, indicant la visibilitat.

Solución: Resolució en dièdric directe: Resolució en dièdric clàssic: * Piràmide: determinació del quart vèrtex DD de la base quadrada (a−b−d−ca-b-d-c en projecció horitzontal i a′−b′−d′−c′a'-b'-d'-c' en projecció vertical) i unió amb el vèrtex VV. Determinació de la visibilitat de les arestes. * Pla i secció: càlcul de la intersecció del pla amb cadascuna de les arestes laterals de la piràmide generant un polígon de secció pla de 4 costats, indicant la visibilitat tant en la projecció horitzontal com en la vertical.
