Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2021

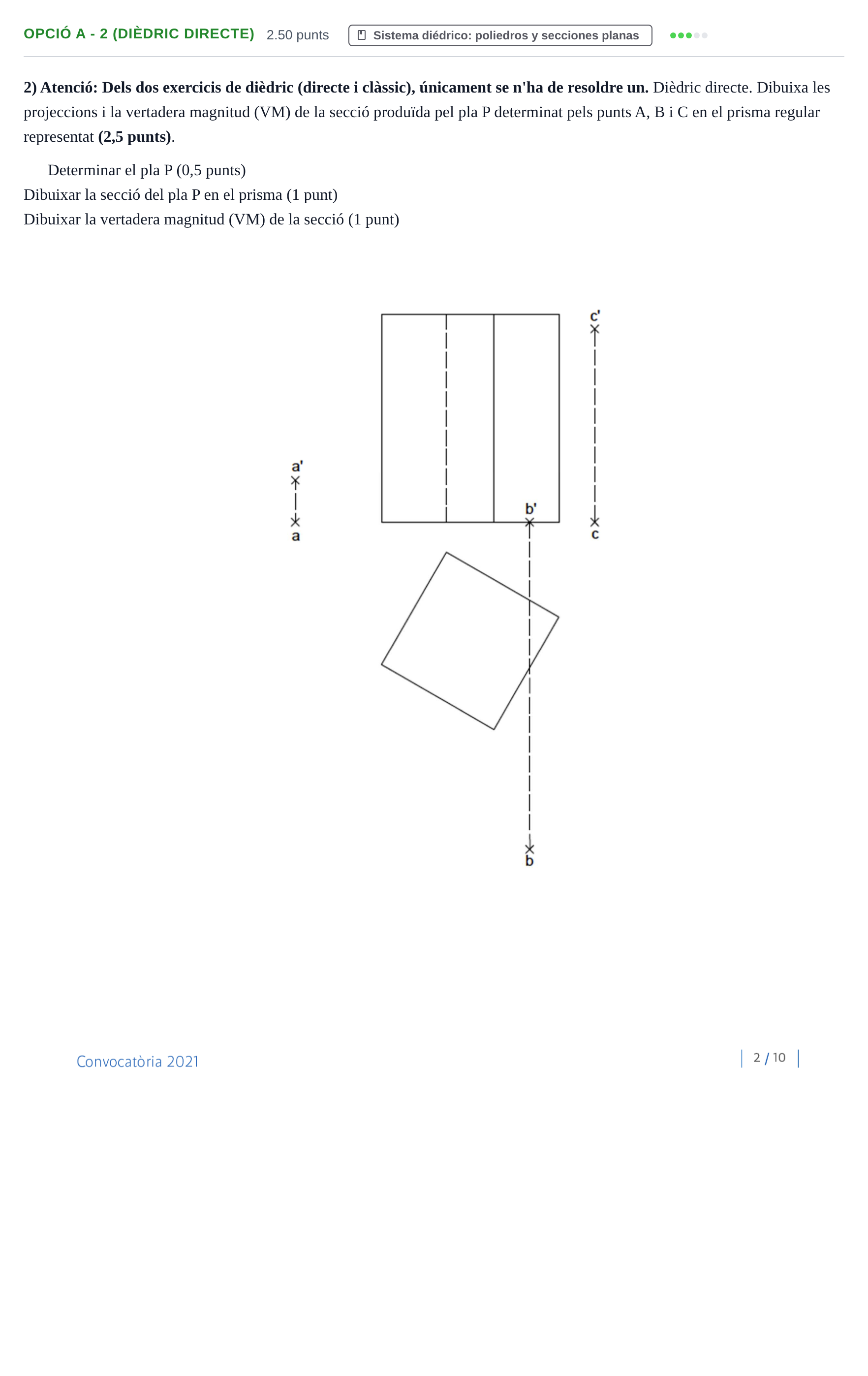

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P determinat pels punts A, B i C en el prisma regular representat.

Solución: Construcció gràfica: 1. Determinar el pla P: Unir els punts donats $A$, $B$ i $C$ mitjançant rectes en ambdues projeccions per definir el pla. 2. Dibuixar la secció: Com que les arestes laterals del prisma són verticals (projectants horitzontals), la projecció horitzontal de la secció coincideix amb el contorn de la base del prisma. Es troben les cotes dels quatre vèrtexs de la secció mitjançant rectes auxiliars del pla (com rectes horitzontals o frontals) que passin per cada aresta lateral, obtenint la projecció vertical de la secció (dibuixant amb línia contínua les arestes vistes i discontínua les ocultes). 3. Vertadera magnitud (VM): S'abat el pla de la secció o s'aplica un canvi de pla/gir sobre un pla paral·lel per obtenir la forma i dimensions reals del polígon de la secció.
