Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2024

Tema: Sistema diédrico: poliedros y secciones planas · Del examen Ordinaria (2024)

Enunciado

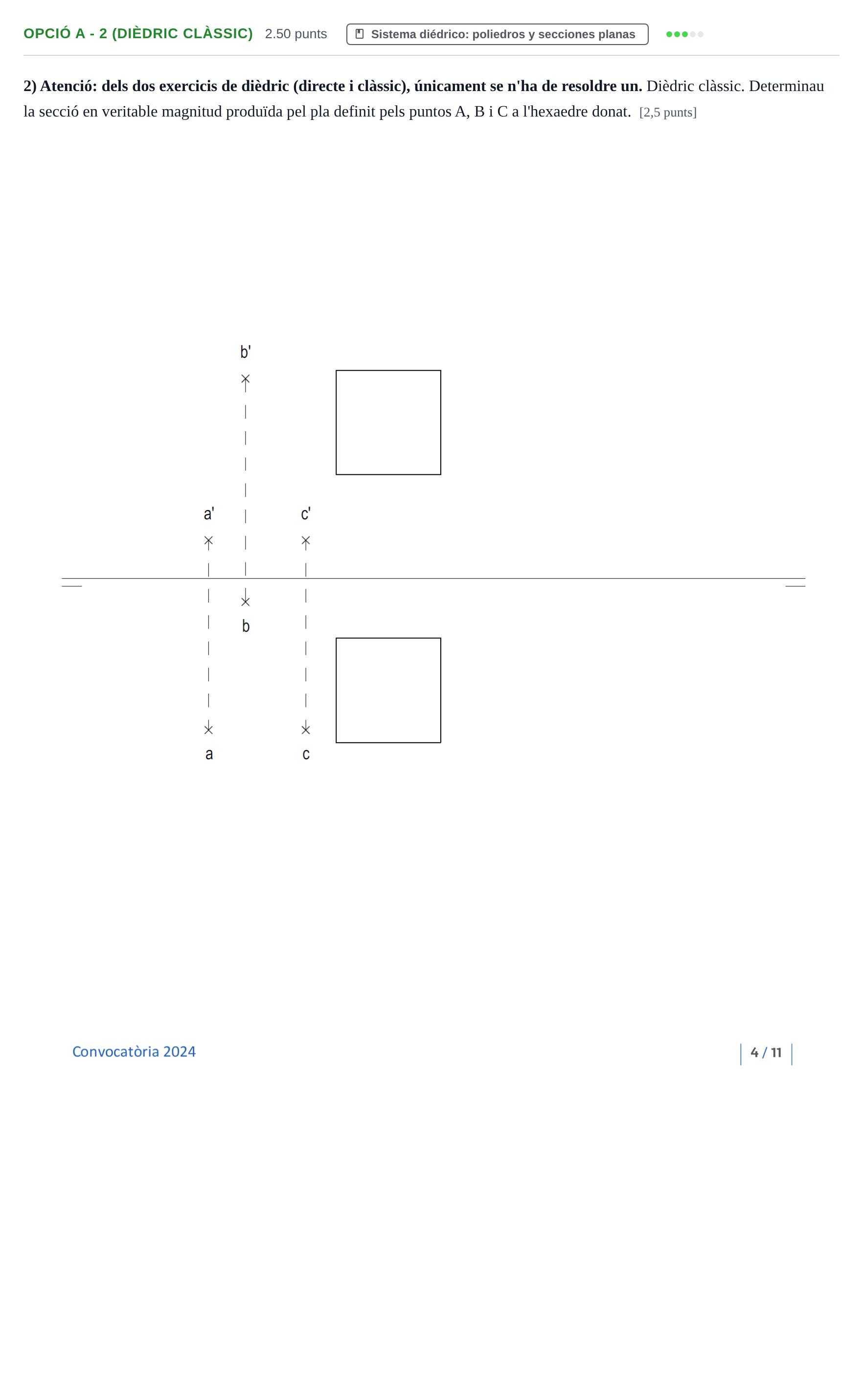

2) Atenció: dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric clàssic. Determinau la secció en veritable magnitud produïda pel pla definit pels punts A, B i C a l'hexaedre donat. [2,5 punts]

Enunciado: Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Determinau la secció en veritable magnitud produïda pel pla definit pels punts A, B i C a l'hexaedre donat.

Solución: La secció obtinguda a l'hexaedre és un rectangle que talla les cares oposades. En abatre el pla sobre el pla de projecció s'obté la veritable magnitud (indicada com a VM), que és una figura rectangular amb les dimensions reals de la secció plana.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
