Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2024

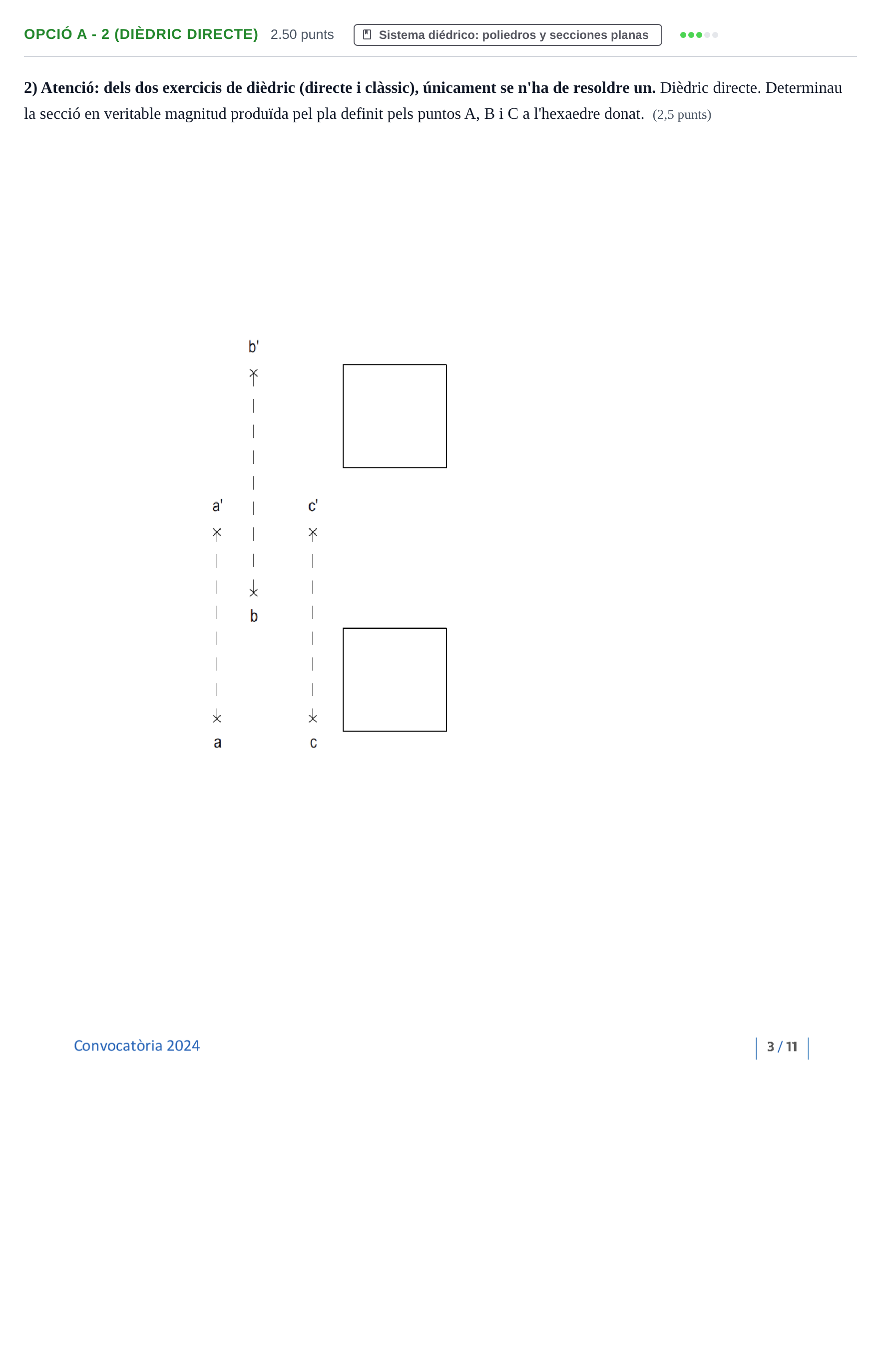

Determinau la secció en veritable magnitud produïda pel pla definit pels punts A, B i C a l'hexaedre donat.

Solución: La secció sobre l'hexaedre és un rectangle format pel tall del pla $ABC$ amb les cares del cub. En les projeccions dièdriques es representa la secció (línia discontínua a cadascuna de les projeccions vertical i horitzontal) i mitjançant abatiment o canvi de pla s'obté la secció en veritable magnitud (VM), que és una figura rectangular.
