Ejercicio Opció B - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2021

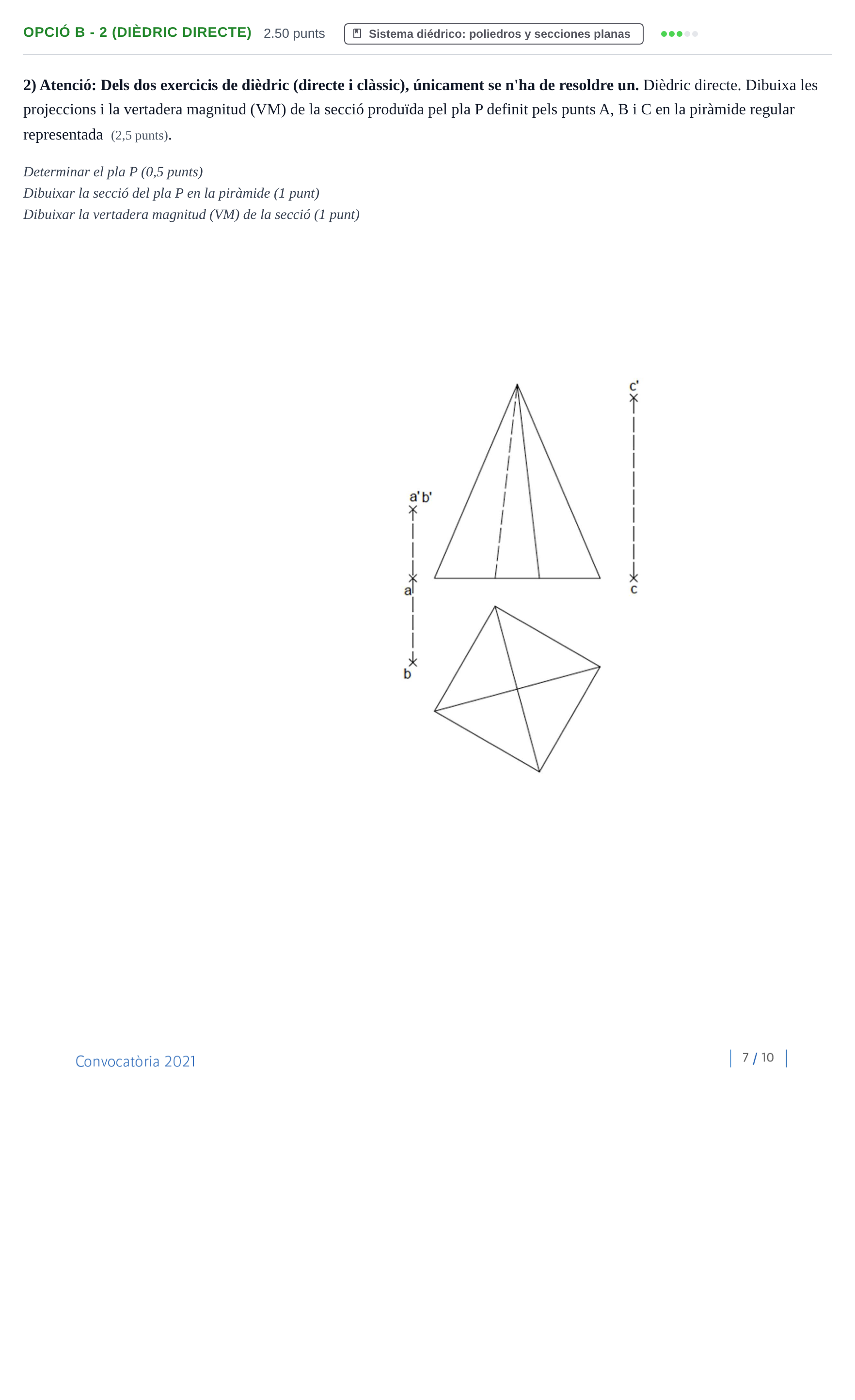

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P definit pels punts A, B i C en la piràmide regular representada.

Solución: Construcció gràfica: 1. Determinació del pla P (0,5 punts): Com que els punts $A$ i $B$ tenen la mateixa projecció vertical ($a' \equiv b'$), la recta $AB$ és de punta (perpendicular al pla vertical) i el pla $P(A, B, C)$ és un pla projectant vertical. La seva traça o projecció vertical ve definida directament per la recta que uneix $(a', b')$ amb $c'$. 2. Dibuix de la secció a la piràmide (1 punt): La projecció vertical de la secció coincideix directament amb el segment sobre la traça del pla $P$ que talla les arestes de la piràmide. Es baixen les línies de referència des d'aquests punts de tall cap a les corresponents arestes en projecció horitzontal per obtenir el polígon de la secció en planta. 3. Vertadera magnitud (1 punt): Mitjançant l'abatiment del pla projectant vertical sobre el pla horitzontal (o gir/canvi de pla), s'obté la vertadera magnitud (VM) del quadrilàter secció.
