Ejercicio Opció B - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2021

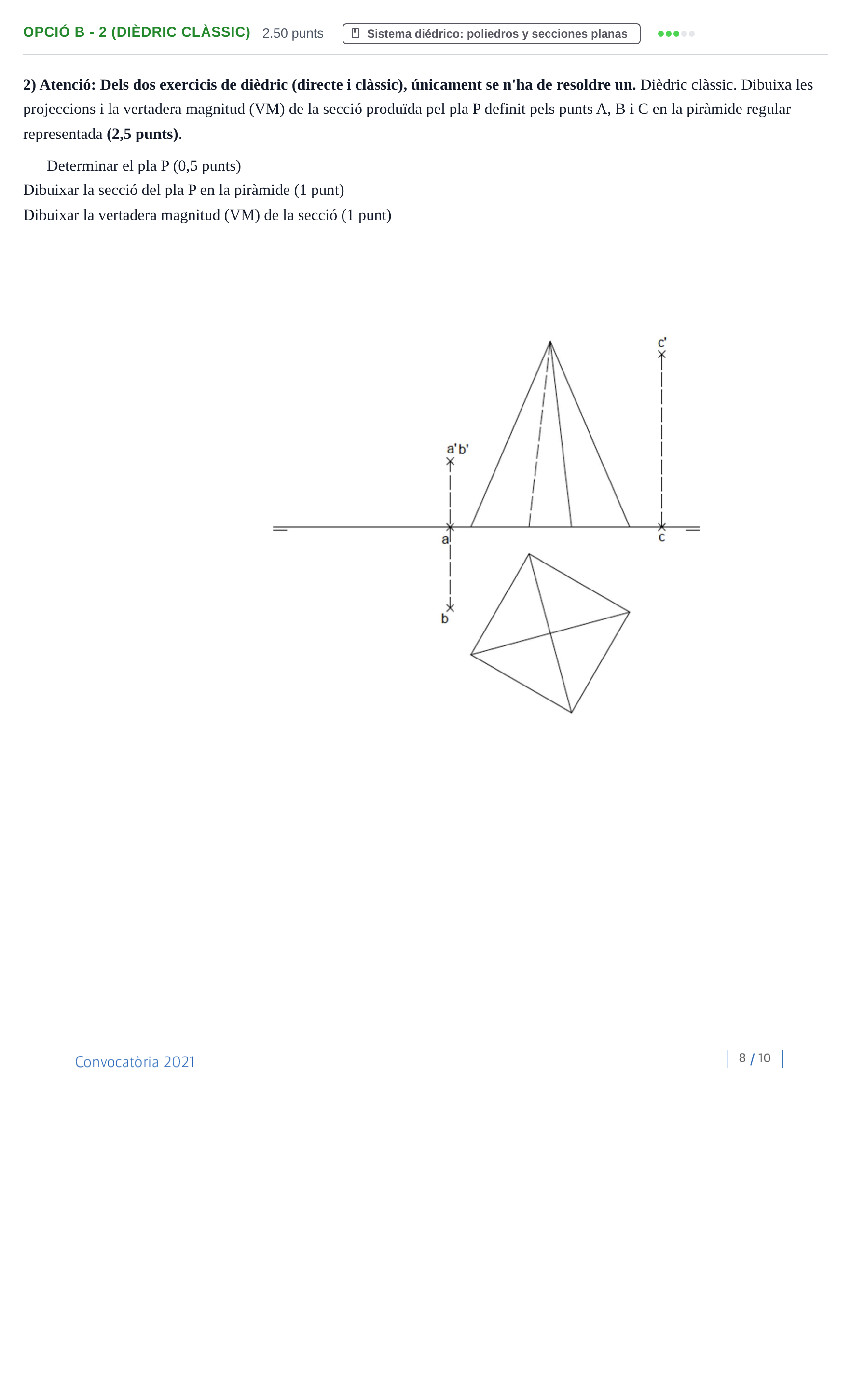

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P definit pels punts A, B i C en la piràmide regular representada.

Solución: Construcció gràfica de la solució: 1. Determinar el pla P (0,5 punts): Els punts $A$ i $B$ formen una recta frontal/vertical projectant en la seva traça. El pla $P$ definit per $A$, $B$ i $C$ resulta ser un pla projectant vertical (de cantell), amb la traça horitzontal $P$ perpendicular a la línia de terra i la traça vertical $P'$ passant per les projeccions verticals $a'b'$ i $c'$. 2. Dibuixar la secció del pla P en la piràmide (1 punt): En ser $P$ projectant vertical, la secció es projecta directament sobre la traça $P'$ tallant les arestes de la piràmide. Es baixen els punts d'intersecció a la projecció horitzontal sobre les arestes corresponents per dibuixar el polígon de la secció. 3. Vertadera magnitud (VM) de la secció (1 punt): S'abat el pla $P$ (per exemple, sobre el pla horitzontal o sobre el vertical) per obtenir la forma i dimensions reals (VM) de la secció plana resultant.
