Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2021

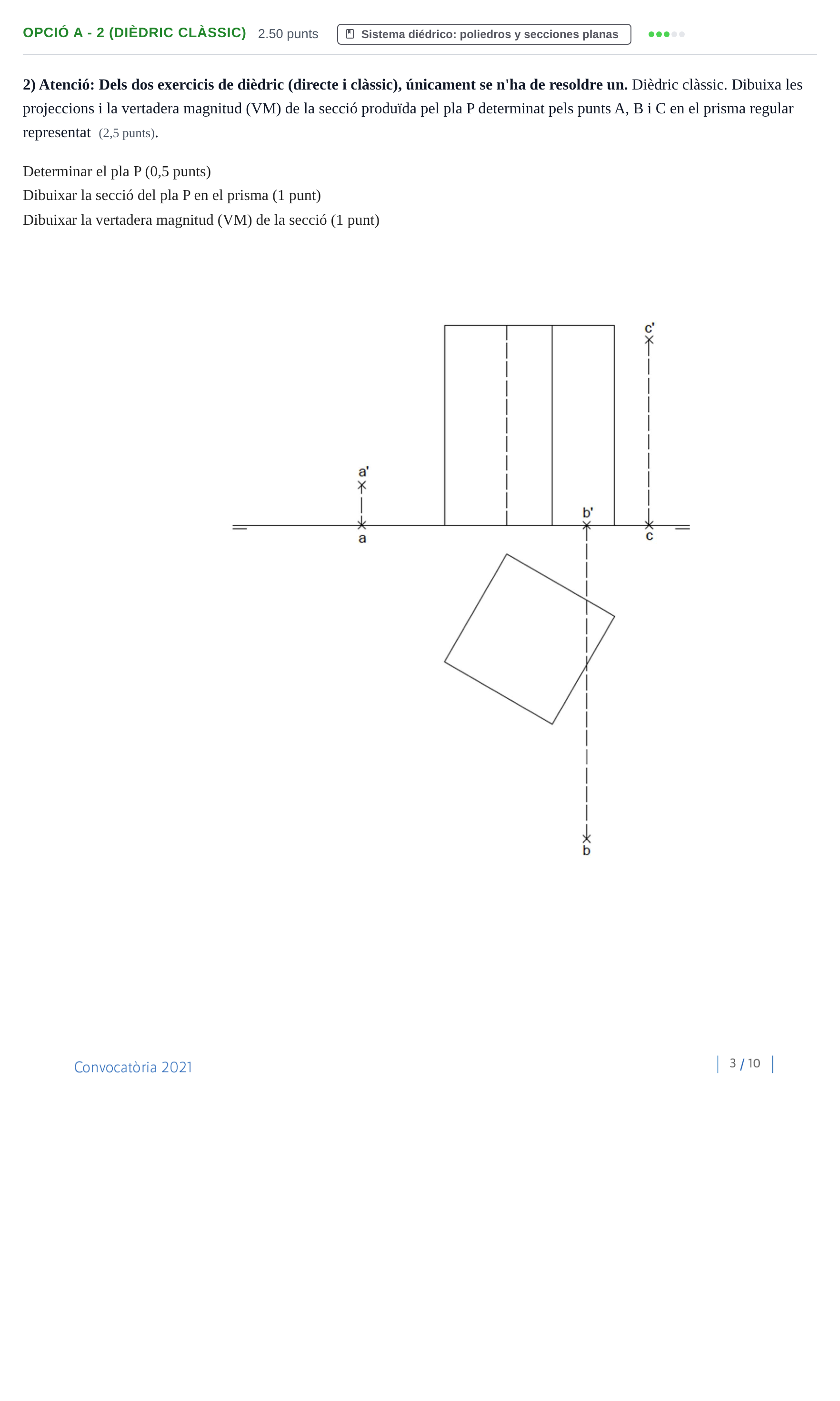

Dibuixa les projeccions i la vertadera magnitud (VM) de la secció produïda pel pla P determinat pels punts A, B i C en el prisma regular representat.

Solución: 1. Determinar el pla P (0,5 punts): Es troben les traces $P$ i $P'$ del pla definit pels tres punts $A$, $B$ i $C$. 2. Dibuixar la secció del pla P en el prisma (1 punt): Com que el prisma té les arestes verticals, la secció en projecció horitzontal coincideix amb la base del prisma. Es determinen les cotes dels punts de tall del pla amb cadascuna de les arestes verticals (mitjançant rectes horitzontals o de màxim pendent del pla) i s'uneixen les projeccions verticals distingint arestes vistes (línia contínua) i ocultes (línia discontínua). 3. Dibuixar la vertadera magnitud (VM) de la secció (1 punt): S'abat el pla $P$ sobre el pla horitzontal de projecció utilitzant la traça horitzontal $P$ com a xarnera, obtenint la forma en vertadera magnitud del quadrilàter secció.
