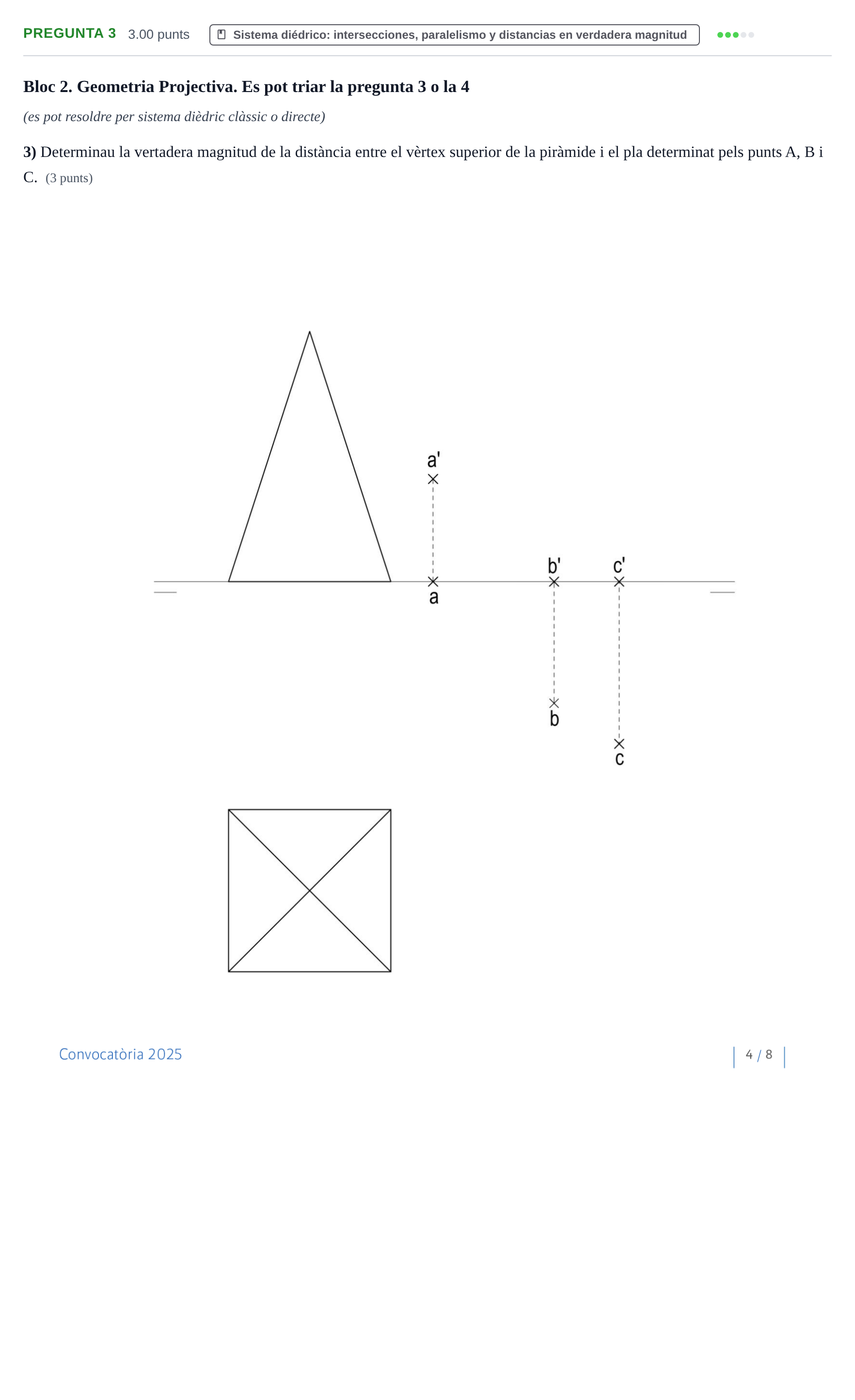

Pregunta 3 · Dibujo técnico II PAU Baleares Ordinaria 2025

3) Determinau la vertadera magnitud de la distància entre el vèrtex superior de la piràmide i el pla determinat pels punts A, B i C.

Solución: Construcció de la distància entre el vèrtex de la piràmide $V(v, v')$ i el pla definit pels punts $A$, $B$ i $C$: 1. Identificació de les projeccions del vèrtex de la piràmide $V(v, v')$. 2. Traçat de la perpendicular des del vèrtex $V$ al pla $ABC$ per trobar el punt d'intersecció $I(i, i')$. 3. Determinació de la vertadera magnitud (VM) del segment de distància $VI$ mitjançant el mètode del triangle de diferència de cotes o gir.
