Problema 3 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Tema: Sistema diédrico: intersecciones, paralelismo y distancias en verdadera magnitud · Del examen Extraordinaria (2025)

Enunciado

Bloc 2. Geometria Projectiva. Es pot triar la pregunta 3 o la 4

(es pot resoldre per sistema dièdric clàssic o directe)

3) Determinau la vertadera magnitud de la distància entre el vèrtex superior de la piràmide i el pla determinat pels punts A, B i C. (3 punts)

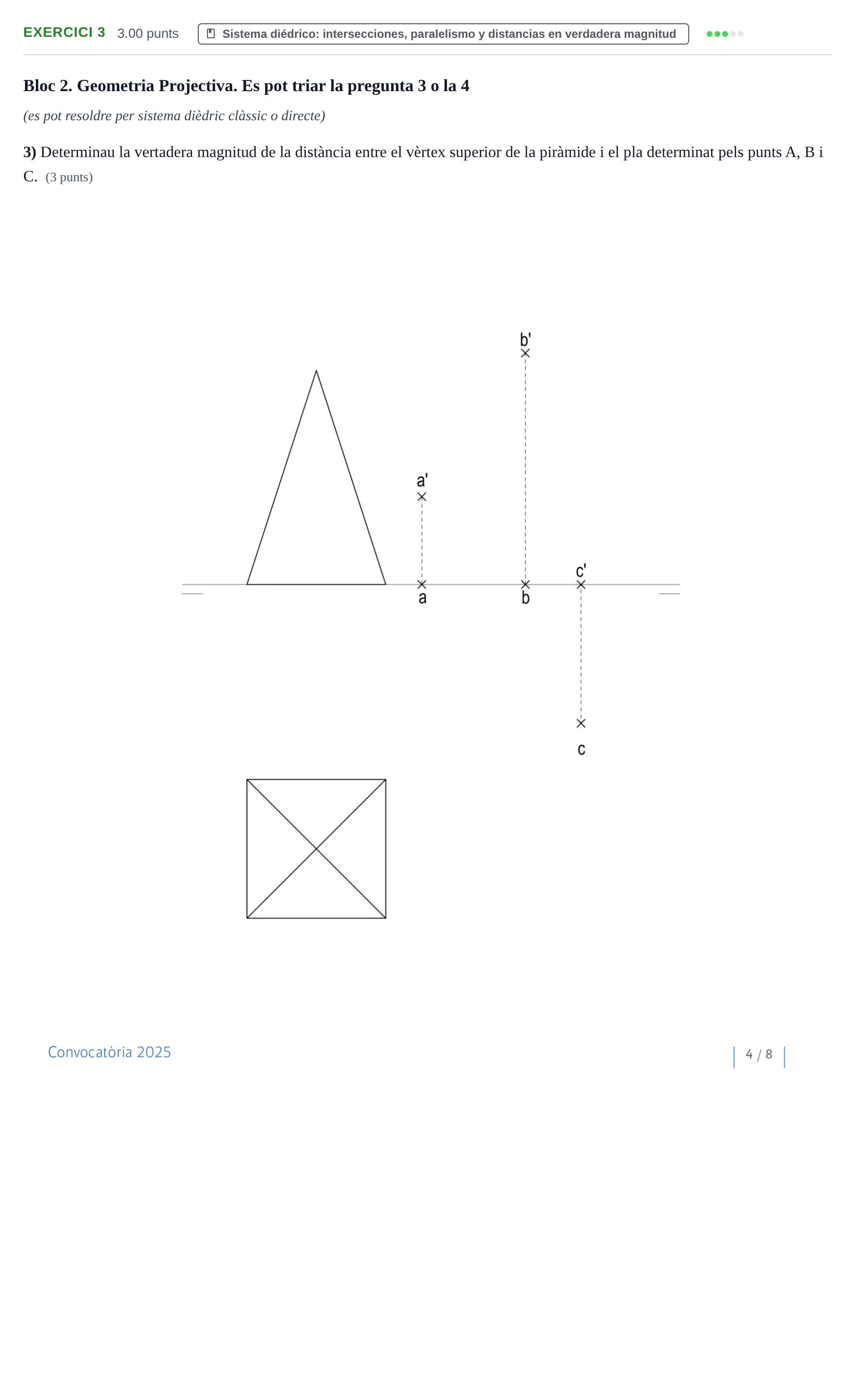

Enunciado: Problema 3 · Dibujo técnico II PAU Baleares Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

3) Determinau la vertadera magnitud de la distància entre el vèrtex superior de la piràmide i el pla determinat pels punts A, B i C.

Solución: Resolució gràfica en sistema dièdric: 1. Determinació del vèrtex superior V(v,v′)V(v, v') de la piràmide. 2. Definició del pla determinat pels punts A,BA, B i CC. 3. Traçat de la recta perpendicular al pla des del vèrtex VV. 4. Determinació del punt d'intersecció I(i,i′)I(i, i') de la perpendicular amb el pla. 5. Obtenció de la vertadera magnitud (VM) del segment de distància V−IV-I (mitjançant diferència de cotes o gir).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
