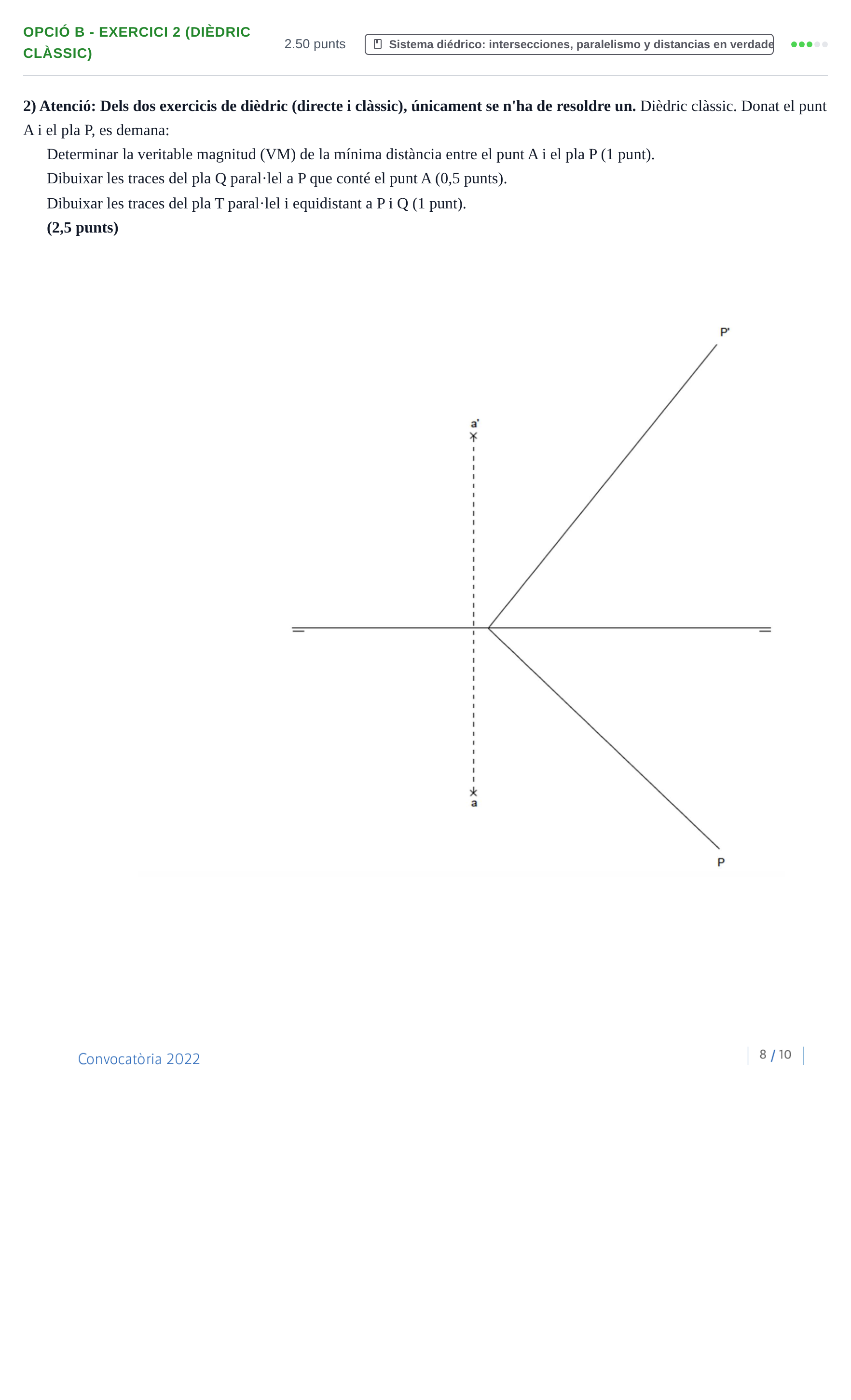

Ejercicio Opció B - Exercici 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Extraordinaria 2022

Determinar la veritable magnitud (VM) de la mínima distància entre el punt A i el pla P (1 punt). Dibuixar les traces del pla Q paral·lel a P que conté el punt A (0,5 punts). Dibuixar les traces del pla T paral·lel i equidistant a P i Q (1 punt).

Solución: - Traçat de la recta perpendicular a $P$ passant per $A$ (projeccions perpendiculars a les traces de $P$). - Intersecció $I$ de la recta perpendicular amb el pla $P$. - Determinació de la veritable magnitud del segment $AI$ (VM mín. dist.). - Pla $Q$ que conté $A$ amb traces $Q$ i $Q'$ paral·leles a les traces de $P$. - Pla $T$ equidistant entre $P$ i $Q$, amb traces paral·leles situades al punt mitjà entre les traces de $P$ i $Q$.
