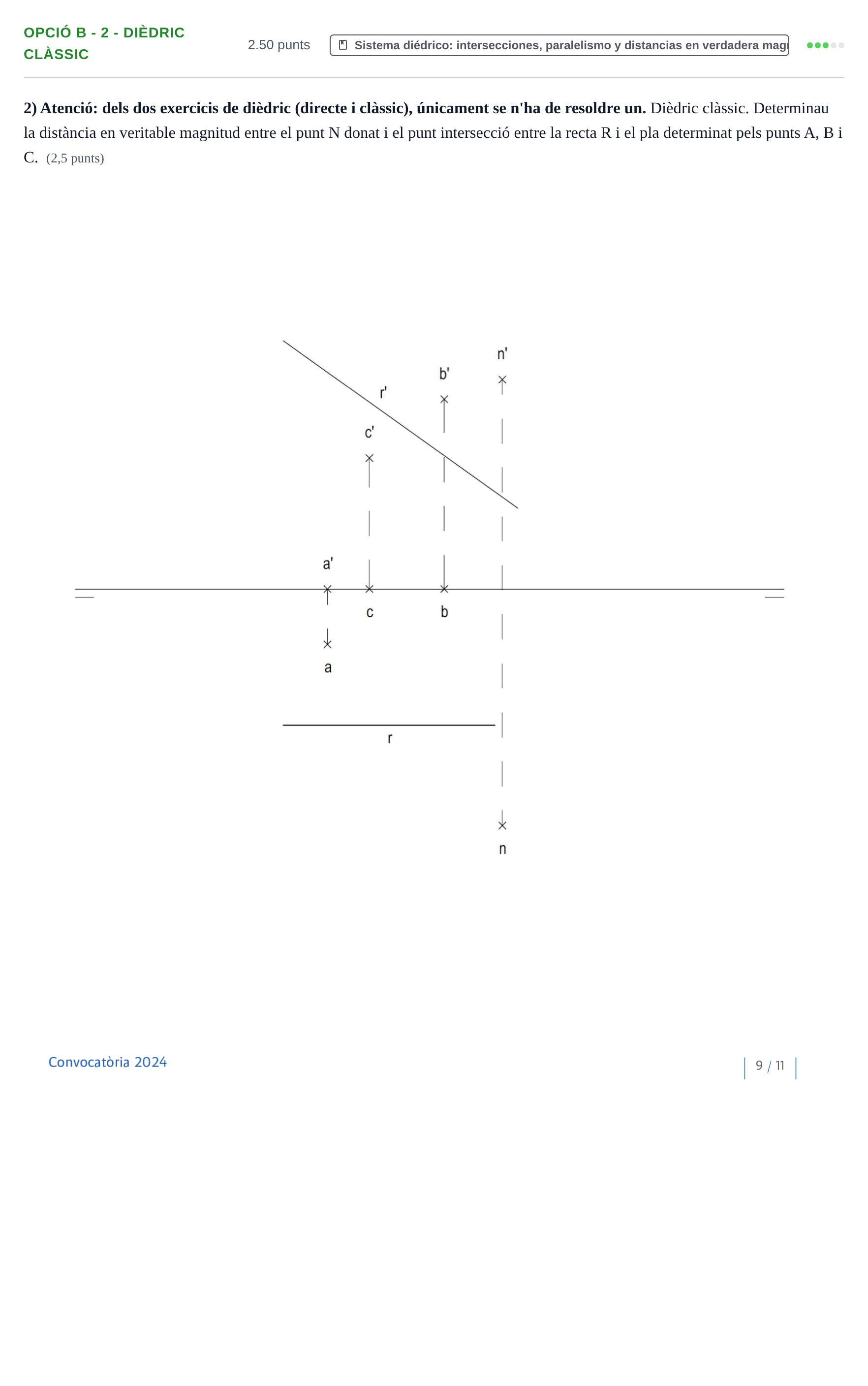

Ejercicio Opció B - 2 - Dièdric clàssic · Dibujo técnico II PAU Baleares Extraordinaria 2024

Determinau la distància en veritable magnitud entre el punt N donat i el punt intersecció entre la recta R i el pla determinat pels punts A, B i C.

Solución: Construcció gràfica de la intersecció i de la veritable magnitud: 1. Determinació del punt d'intersecció $M(m, m')$ entre la recta $R$ i el pla $ABC$. 2. Obtenció de les projeccions del segment $MN$. 3. Càlcul de la veritable magnitud del segment $MN$ (per gir d'eix vertical passant per $M$, portant la diferència de cotes o girant el segment fins a fer-lo paral·lel al pla horitzontal de projecció, obtenint la posició $n_{(1)}$ i el segment $m-n_{(1)}$ com a veritable magnitud $VM$).
